INSTRUCȚIUNI DE MONTAJ RUFSTER

Ghid complet de montaj pentru țiglă metalică RUFSTER

Acest ghid prezintă etapele de montaj din instrucțiunile RUFSTER pentru șipcuirea acoperișului, montarea foliei anticondens, panotajul și fixarea colilor de țiglă metalică, montajul accesoriilor, montajul parazăpezilor, secțiunile uzuale de montaj, prelucrarea colilor, manipularea, transportul, depozitarea și întreținerea învelitorii.

Montarea sistemului de învelitori se face pe baza planului de montaj întocmit de proiectantul construcției. RUFSTER recomandă ca montajul să fie executat de persoane calificate, cu experiență în domeniul acoperișurilor.

Vezi gama de țiglă metalică RUFSTER

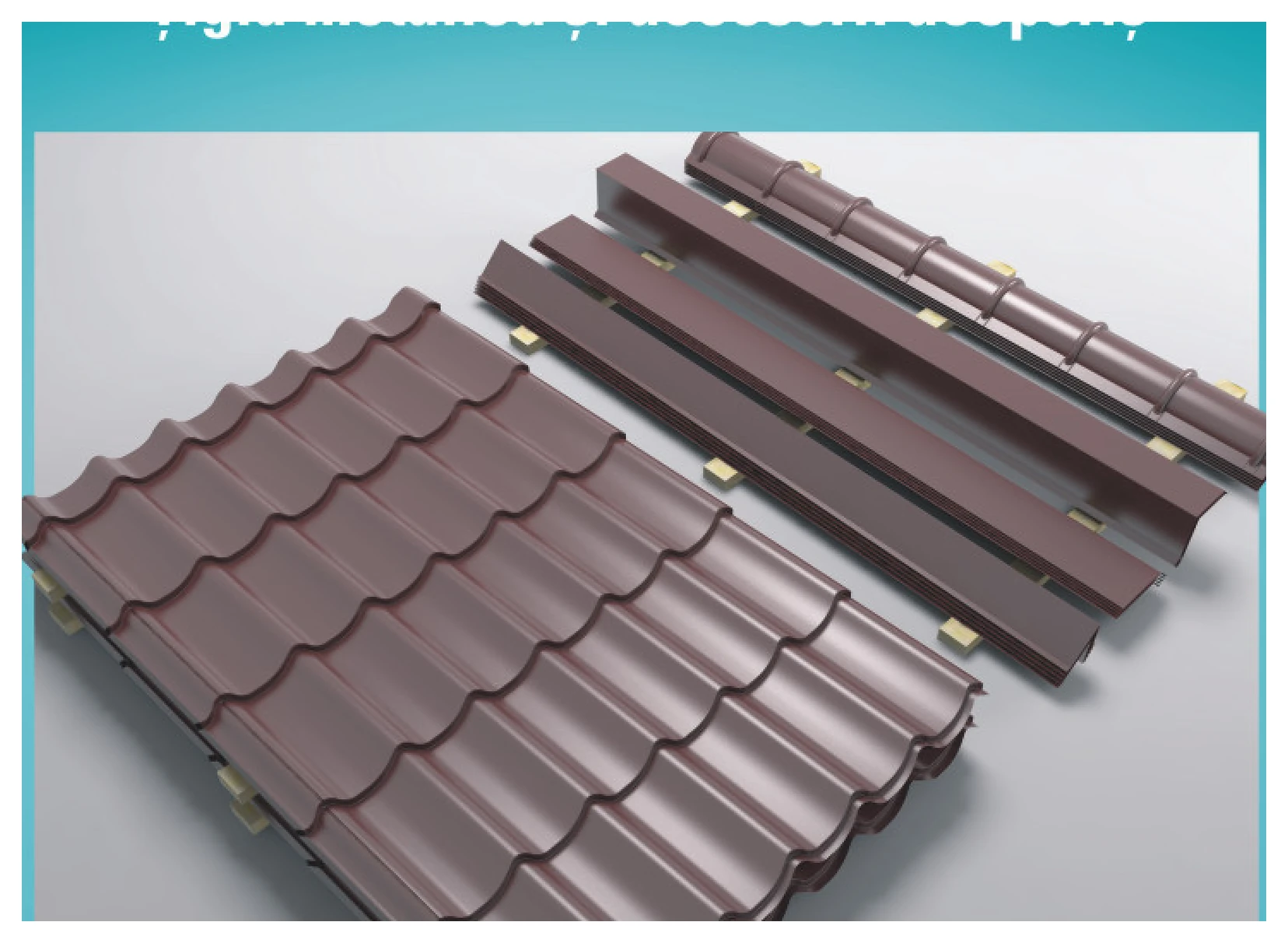

Ghid de montaj țiglă metalică și accesorii pentru acoperiș RUFSTER

Important: punerea în operă a țiglei metalice RUFSTER și a celorlalte tipuri de învelitori pentru acoperișuri și fațade se face cu atenție, într-o lucrare de precizie normală, efectuată de personal calificat, cu respectarea prevederilor generale din domeniul construcțiilor.

Cuprins – montaj țiglă metalică RUFSTER

1. Șipcuirea acoperișului
2. Panotajul și fixarea colilor
3. Ventilarea condensului
4. Montajul accesoriilor
5. Montajul parazăpezilor
6. Secțiuni de montaj
7. Prelucrarea colilor
8. Manipulare, transport, depozitare și întreținere

Șipcuirea acoperișului pentru montajul învelitorii

Această etapă se realizează atât pentru acoperișurile noi, cât și pentru acoperișurile pe care se schimbă învelitoarea. Șipcile și contrașipcile fixează folia anticondens pe astereală, creând suportul pentru montajul învelitorii și asigurând spațiul necesar ventilării.

Etapa 1: astereala

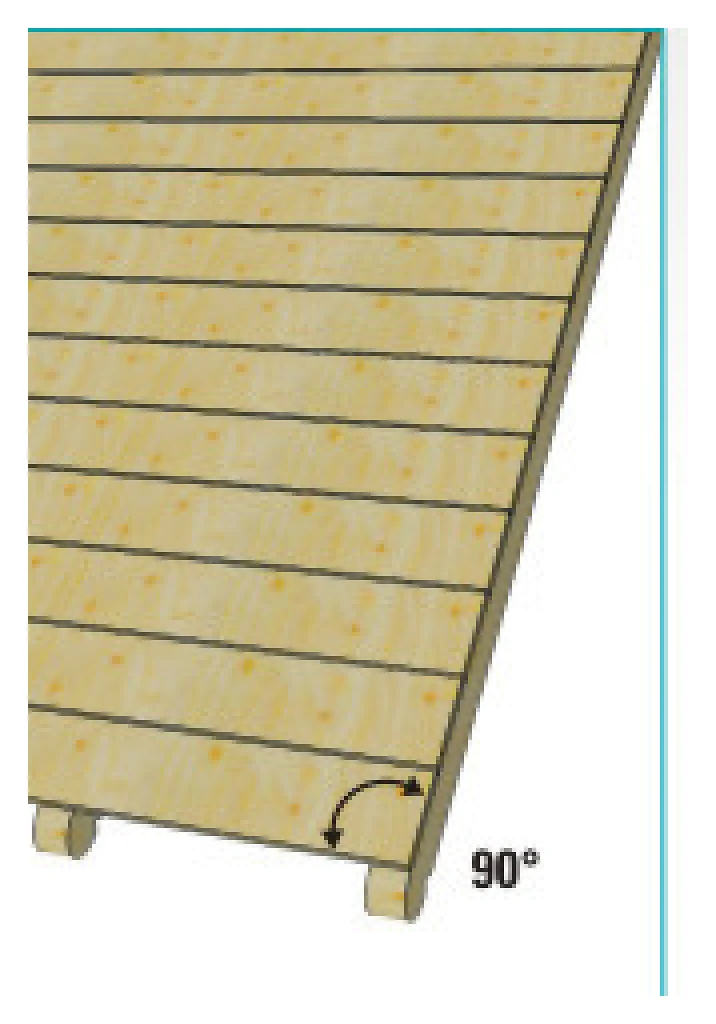

Verificarea asterelei înainte de montajul țiglei metalice - unghi de 90 de grade — Etapa 1 – verificarea asterelei.

Înainte de începerea montajului, trebuie verificat dacă poligoanele acoperișului sunt la 90° – dacă sunt „în vinclu” – prin măsurarea diagonalelor acestora.

În cazul în care se constată diferențe, se va lua ca bază de referință la montajul colilor de țiglă metalică streașina.

Etapa 2: contrașipcile scurte

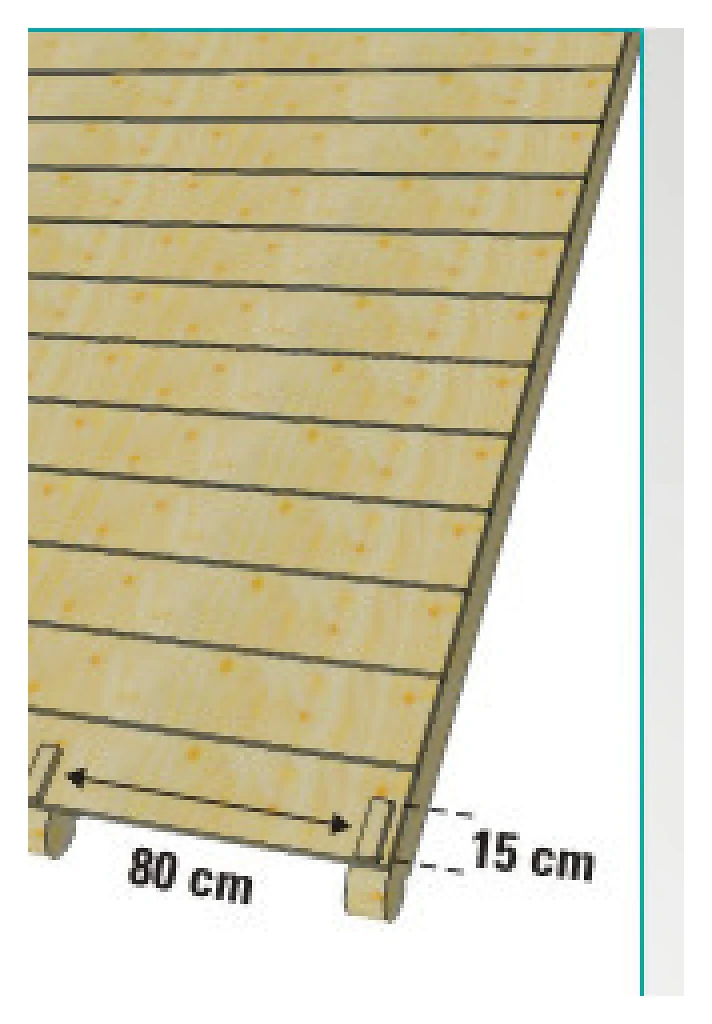

Montaj contrașipci scurte de 15 cm pentru acoperiș — Etapa 2 – contrașipcile scurte.

Folosind cuie de minim 8 cm, se montează contrașipci scurte de 15 cm pe fiecare căprior, la o distanță de maxim 80 cm între ele.

La montaj se ține cont de faptul că acestea vor fi folosite ulterior ca bază pentru cârligele de jgheab, dacă sistemul de drenaj se montează odată cu învelitoarea.

Etapa 3: șipcile pentru cârlige

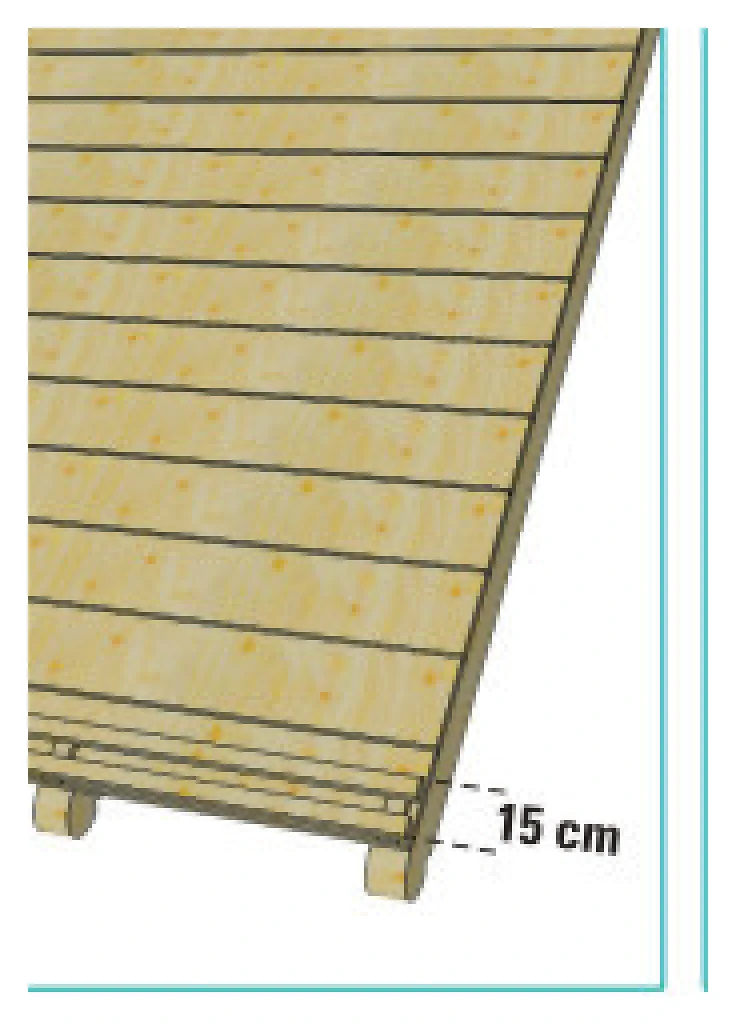

Montaj șipci pentru cârligele de jgheab la acoperiș — Etapa 3 – șipcile pentru cârlige.

Pe contrașipcile montate anterior se montează două șipci, conform dispunerii din schemă. Acestea se fixează folosind cuie de minim 8 cm.

Șipcile se poziționează peste contrașipcile scurte și se fixează la capetele acestora, rezultând un suport de 15 cm pentru șorțul de streașină.

Etapa 4: cârligele și jgheabul

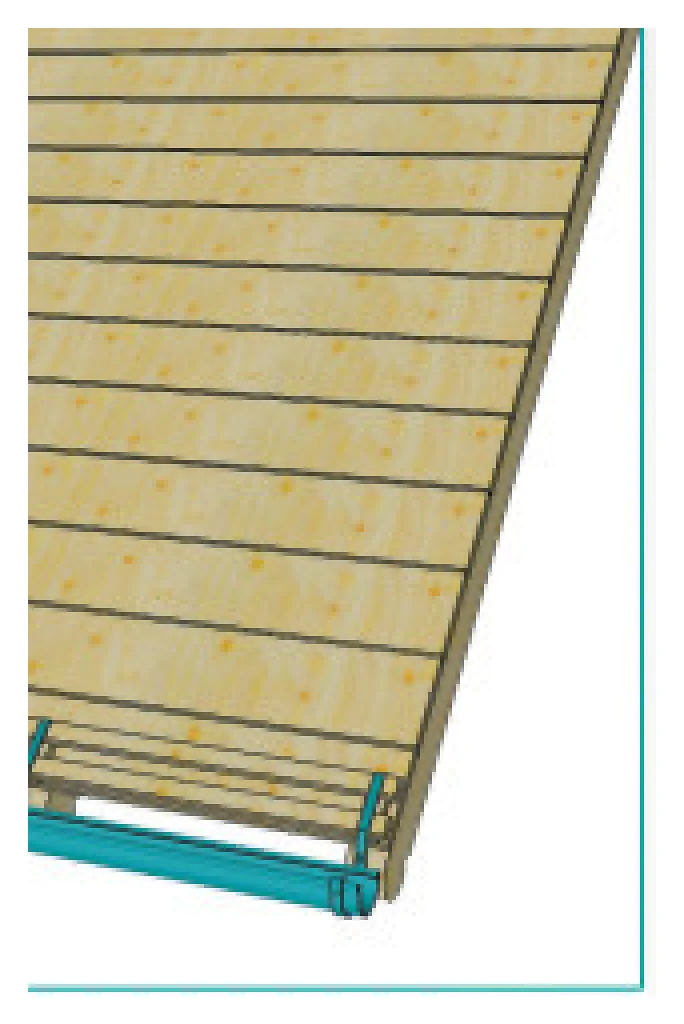

Montaj cârlige de jgheab și jgheab pe acoperiș — Etapa 4 – cârligele și jgheabul.

Folosind ca suport contrașipcile montate în Etapa 2, se trece la montarea cârligelor de jgheab, utilizând pentru acestea cuie de minim 10 cm. Apoi se poate fixa jgheabul pe cârlige.

Pentru informații suplimentare despre montarea sistemului de drenaj, se consultă instrucțiunile aferente sistemului achiziționat.

Etapa 5: șorțul de streașină

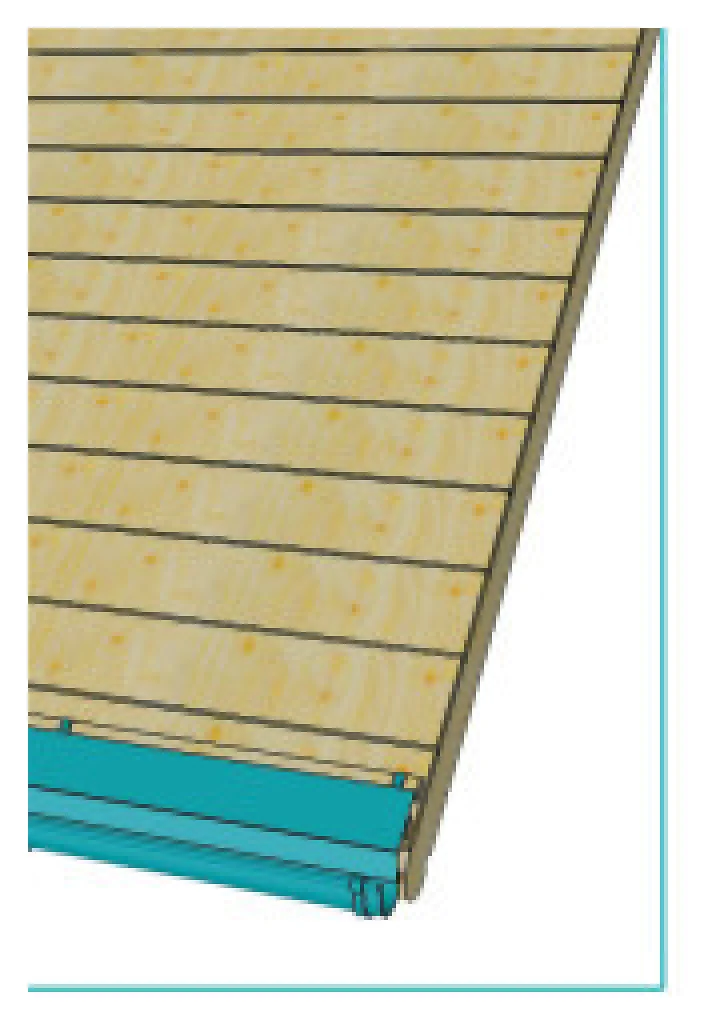

Fixarea șorțului de streașină peste cârligele de jgheab — Etapa 5 – șorțul de streașină.

Șorțul de streașină se fixează peste cârligele de jgheab folosind șuruburi autoforante de 4,8 x 35 mm. Elementele se suprapun pe lungime minim 5 cm.

Șorțul de streașină are rolul de a facilita scurgerea apei pluviale de pe învelitoare în jgheab. Dacă streașina este dreaptă, se poate monta și pazia de jgheab.

Etapa 6: folia anticondens

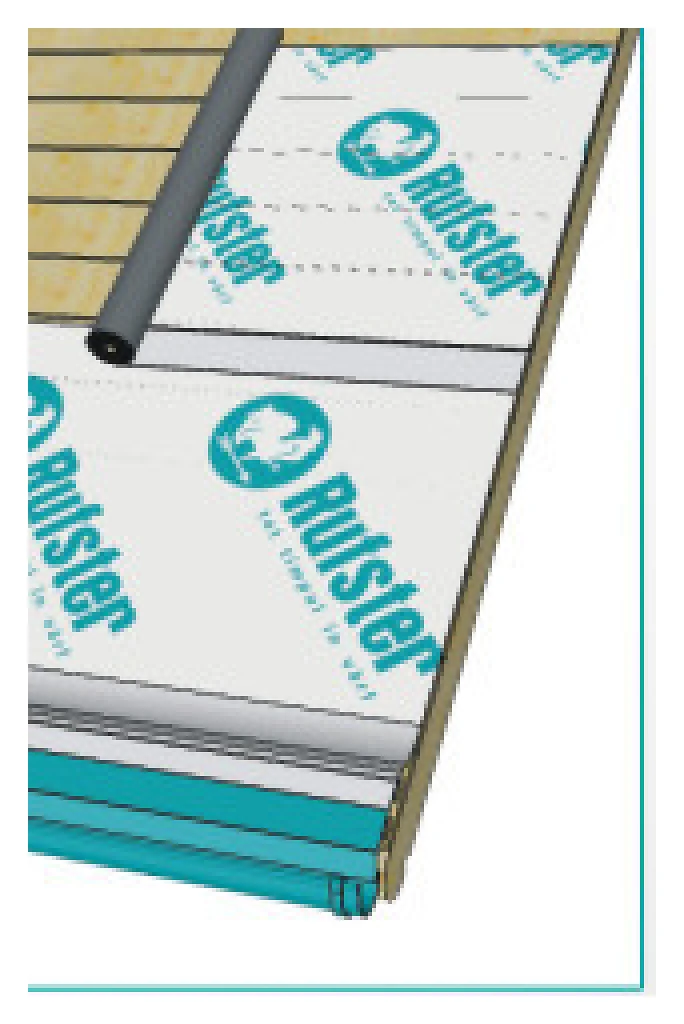

Montaj folie anticondens de la streașină spre coamă — Etapa 6 – folia anticondens.

Folia se fixează folosind capse, de la streașină spre coamă, pe orizontală, urmând streașina. Folia se suprapune până la zona marcată pe folie, minimum 15 cm.

În zona doliei și a coamei, suprapunerea se face pe fiecare plan al acoperișului în parte.

Atenție la montaj: folia nu se taie, nu se străpunge și nu se întinde excesiv.

Etapa 7: contrașipcile

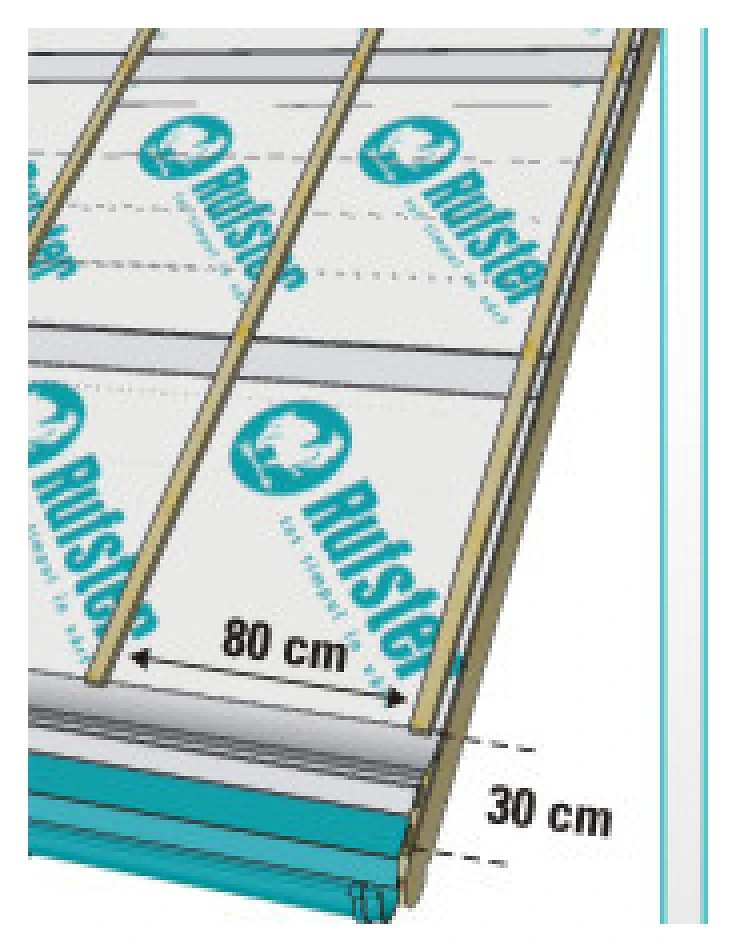

Montaj contrașipci 35 x 50 mm peste folia anticondens — Etapa 7 – contrașipcile.

Contrașipcile, cu secțiune recomandată de 35 x 50 mm, se montează folosind cuie de minim 8 cm pe fiecare căprior, la o distanță de maxim 80 cm între ele.

Dacă distanța între căpriori este mai mare de 80 cm, acestea se dublează cu contrașipci montate între cele de pe căpriori. Contrașipcile se montează de la streașină spre coamă, începând de la distanța de 30 cm față de muchia streașinei.

Etapa 8: șipcile

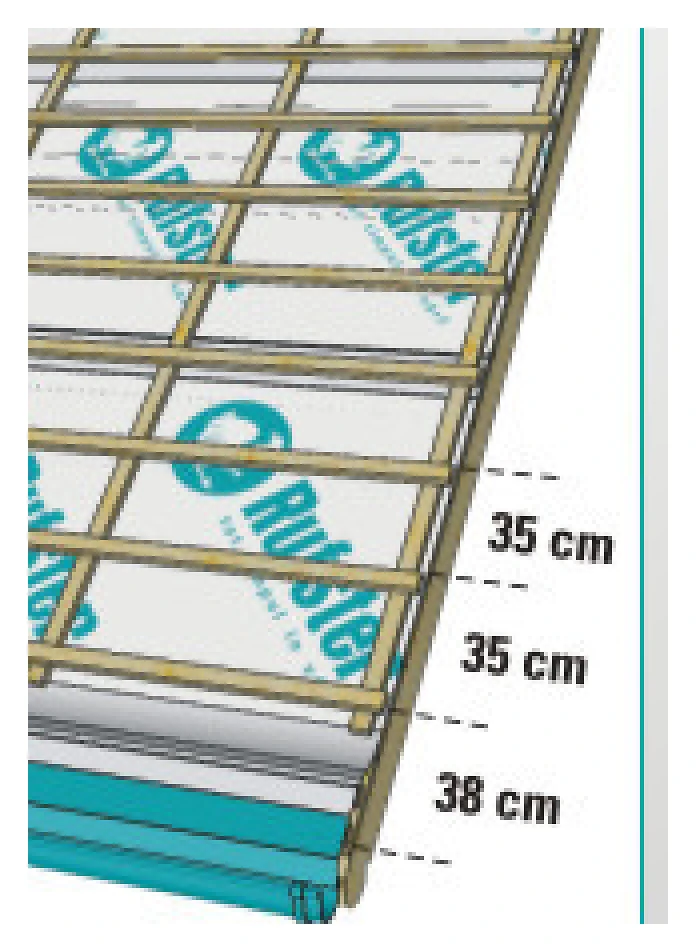

Distanțe de șipcuire pentru montajul țiglei metalice — Etapa 8 – poziționarea șipcilor.

Șipcile, cu secțiune recomandată de 35 x 50 mm, se montează de la streașină spre coamă, folosind cuie de minim 8 cm, conform dispunerii din schemă.

Prima șipcă se fixează pe contrașipci la 38 cm față de muchia streașinei, iar următoarele șipci se montează la distanțe de 35 cm între ele. Dacă țigla metalică are modul de 400 mm, se adaugă câte 5 cm la fiecare distanță de șipcuire.

Panotajul și fixarea colilor de țiglă metalică

Montarea sistemului de învelitori se face pe baza planului de montaj întocmit de către proiectantul construcției. La panotarea suprafețelor acoperișului trebuie avut în vedere sensul natural de scurgere a apei pe învelitoare și sensul de suprapunere a panourilor.

Țigla metalică se montează pe pante ale acoperișului cuprinse între 14° și 90°. Conform instrucțiunilor RUFSTER, o pantă mai mică de 14° nu ar permite curgerea naturală a apei pe coală.

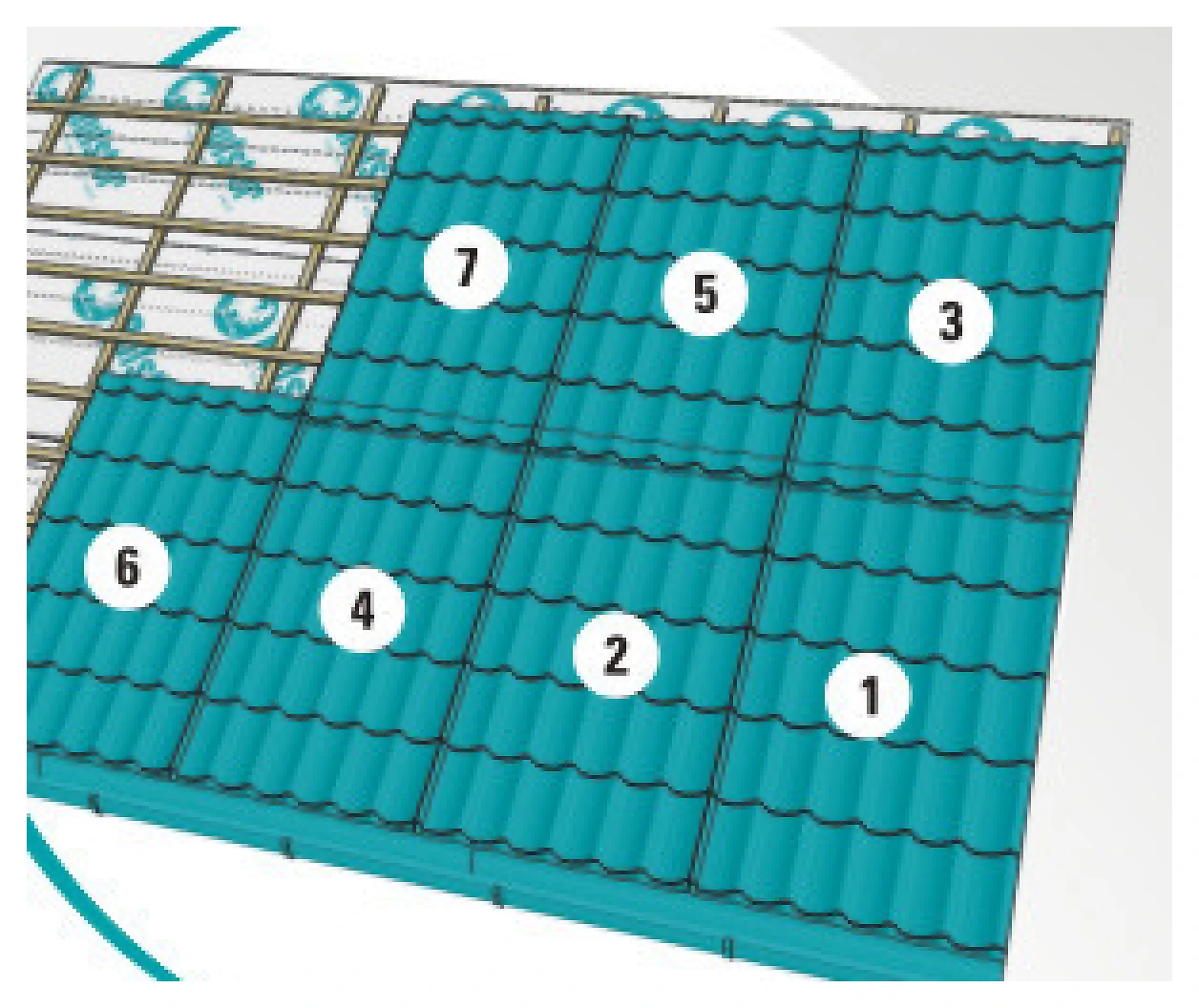

Ordinea de montaj a colilor

Montarea colilor de țiglă metalică se realizează de la streașină spre coamă, de la marginea acoperișului, începând de la dreapta spre stânga, intercalând ordinea colilor conform schemei.

Colile de țiglă metalică RUFSTER se suprapun în lungime minimum 30 mm. Conform instrucțiunilor, această suprapunere reduce suprafața de material achiziționat, păstrând în același timp suprapunerile optime pentru un acoperiș cu îmbinări rezistente.

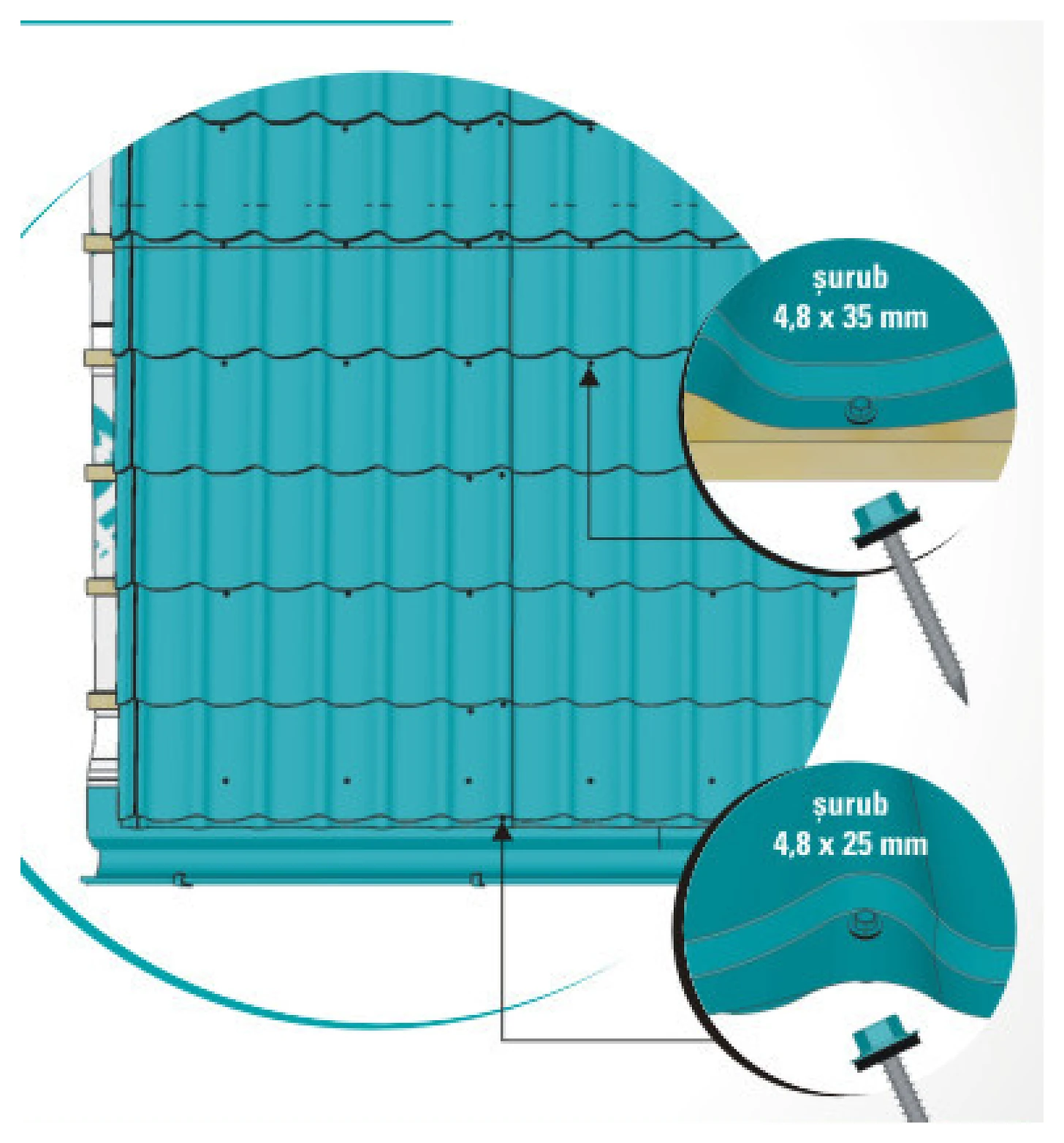

Fixarea colilor de țiglă metalică

Montajul colilor de țiglă metalică se realizează cu șuruburi autoforante prevăzute cu garnitură din EPDM, ale căror capete au aceeași culoare ca învelitoarea.

Fixarea pe șipci se face cu șuruburi de 4,8 x 35 mm. Se fixează din două în două șipci – la fiecare două ondule – rezultând 8 șuruburi/mp.

La îmbinarea colilor și la montajul elementelor profilate se folosesc șuruburi de 4,8 x 25 mm, câte 2-4 șuruburi/ml, în funcție de zonele de îmbinare.

Se recomandă folosirea mașinilor de înșurubat electrice pentru o fixare mai facilă a colilor.

Ventilarea condensului sub țigla metalică

Pentru păstrarea caracteristicilor colilor de țiglă metalică este important să se asigure ventilarea condensului format între acestea și folia anticondens. Acest lucru se asigură prin caroiajul de șipcă montat corect și prin folosirea bureților de etanșare furnizați de producător, la coamă și la șorțul de streașină.

Bureții au rolul de a împiedica pătrunderea zăpezii sau a păsărilor sub învelitoare și, prin caracteristicile materiei prime folosite la realizarea acestora, permit evaporarea condensului format.

Atenție: instrucțiunile RUFSTER precizează că garanția oferită pentru țigla metalică devine nulă dacă, pentru etanșarea la coamă, se folosește bandă autoadezivă Aluband sau bureți de etanșare care, prin materia primă folosită, împiedică ventilația învelitorii. Banda autoadezivă Aluband se folosește numai pentru etanșarea coamelor înclinate.

În cazul nerespectării acestor indicații, finisajul colilor poate fi afectat, fiind posibilă oxidarea acestora pe fața B – partea dinspre folia anticondens.

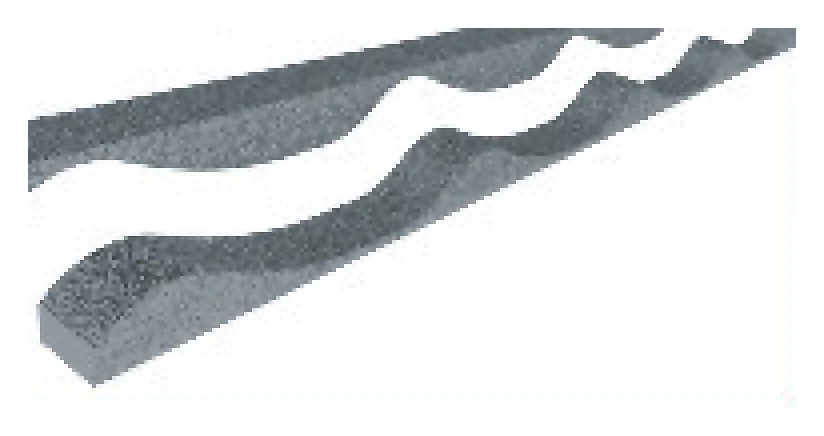

Bureți de etanșare pentru ventilarea corectă a învelitorii — Bureți de etanșare reprezentați în instrucțiunile de montaj.

Montajul accesoriilor și elementelor profilate pentru acoperiș

Cu ajutorul elementelor profilate din tablă se realizează închiderile, îmbinările și finisările învelitorii. Pentru fixarea elementelor se folosesc șuruburi autoforante cu garnitură din EPDM, iar etanșeizarea se realizează cu bureți speciali.

Șorțul de streașină

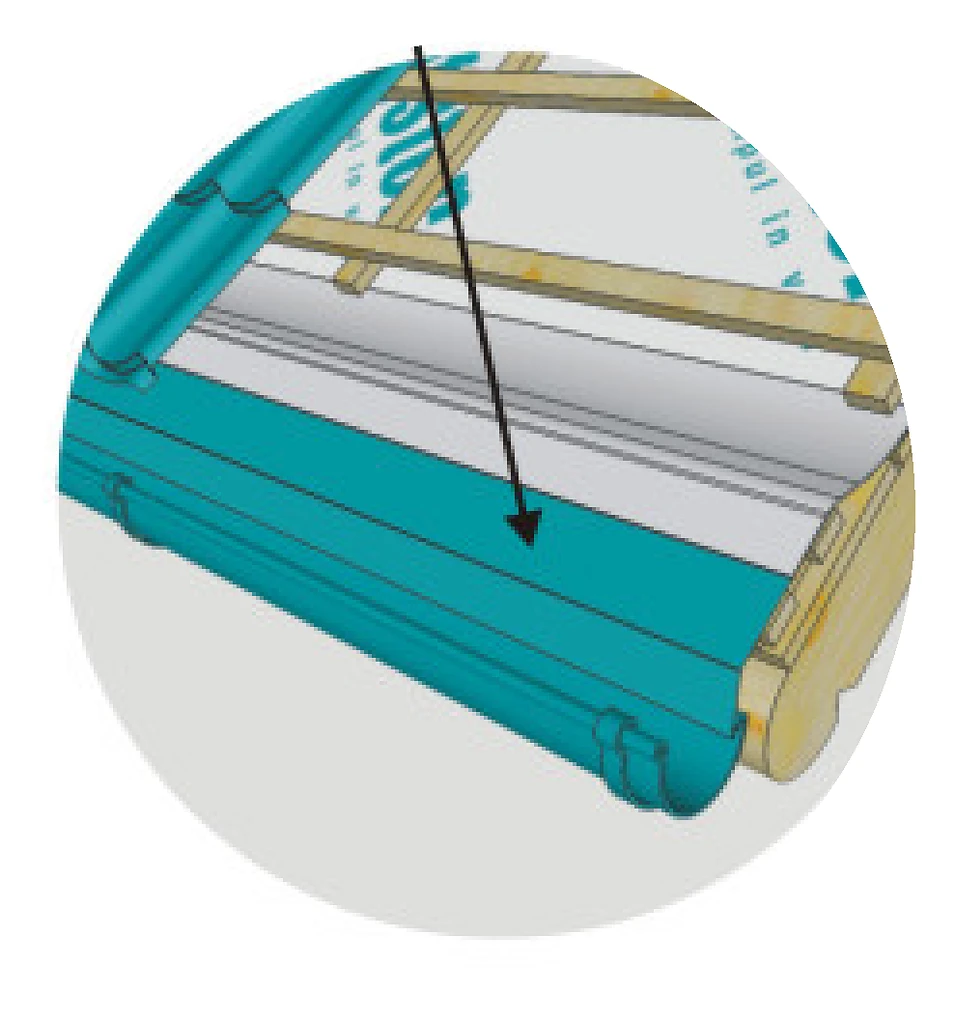

Montaj șorț de streașină la acoperiș cu țiglă metalică — Fig. 1 – șorțul de streașină.

Șorțul de streașină face legătura între învelitoarea principală și sistemul de drenaj. Împreună cu pazia de jgheab, șorțul îmbracă streașina din lemn.

Se fixează în șipci cu șuruburi autoforante de 4,8 x 35 mm. Pentru închiderea acoperișului, între șorț și învelitoare se montează bureți speciali de etanșare.

Dolia

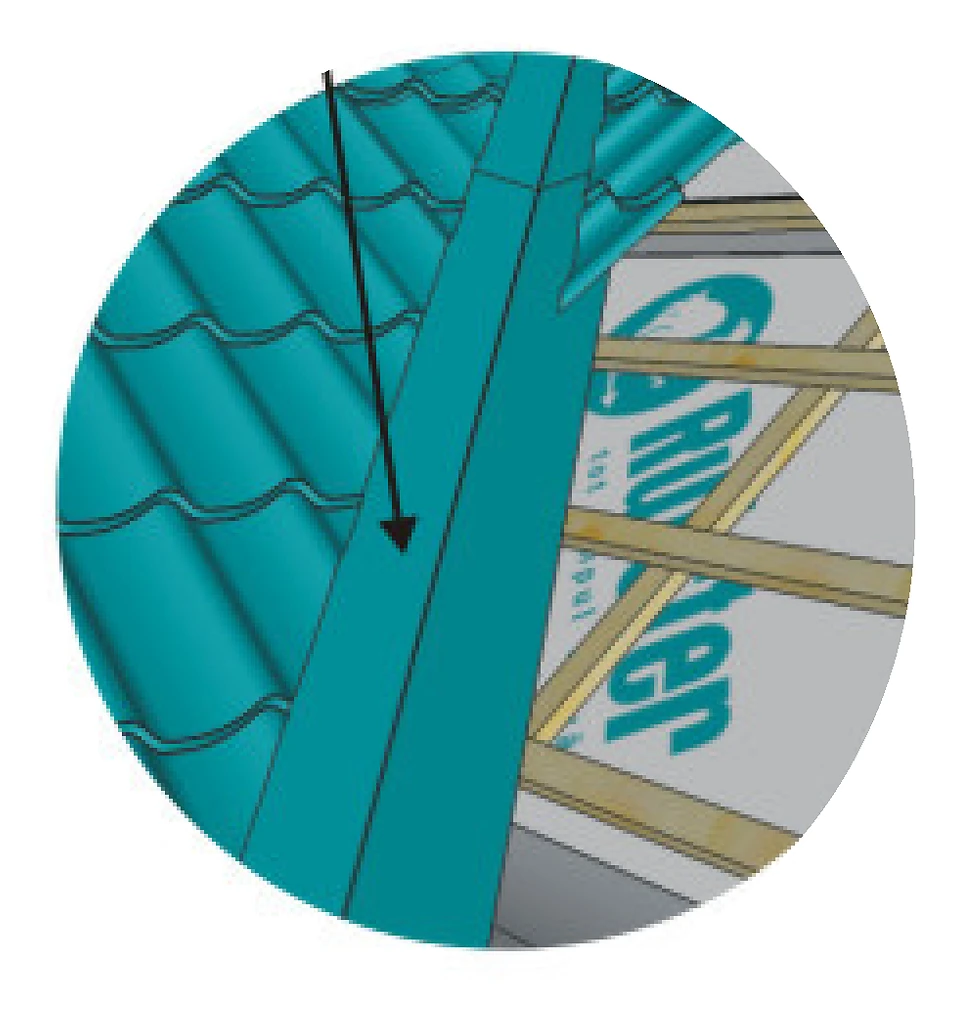

Montaj dolie de la streașină spre coamă — Fig. 3 și 4 – montajul doliei.

Dolia se montează începând de la streașină spre coamă. Învelitoarea decupată se suprapune minimum 10 cm peste dolie.

Pentru acoperișurile cu pantă mai mică de 45°, se recomandă montarea unor prelungitoare de dolie pentru a preveni infiltrațiile. Între învelitoare și dolie se montează bureți de etanșare.

Bordura fronton

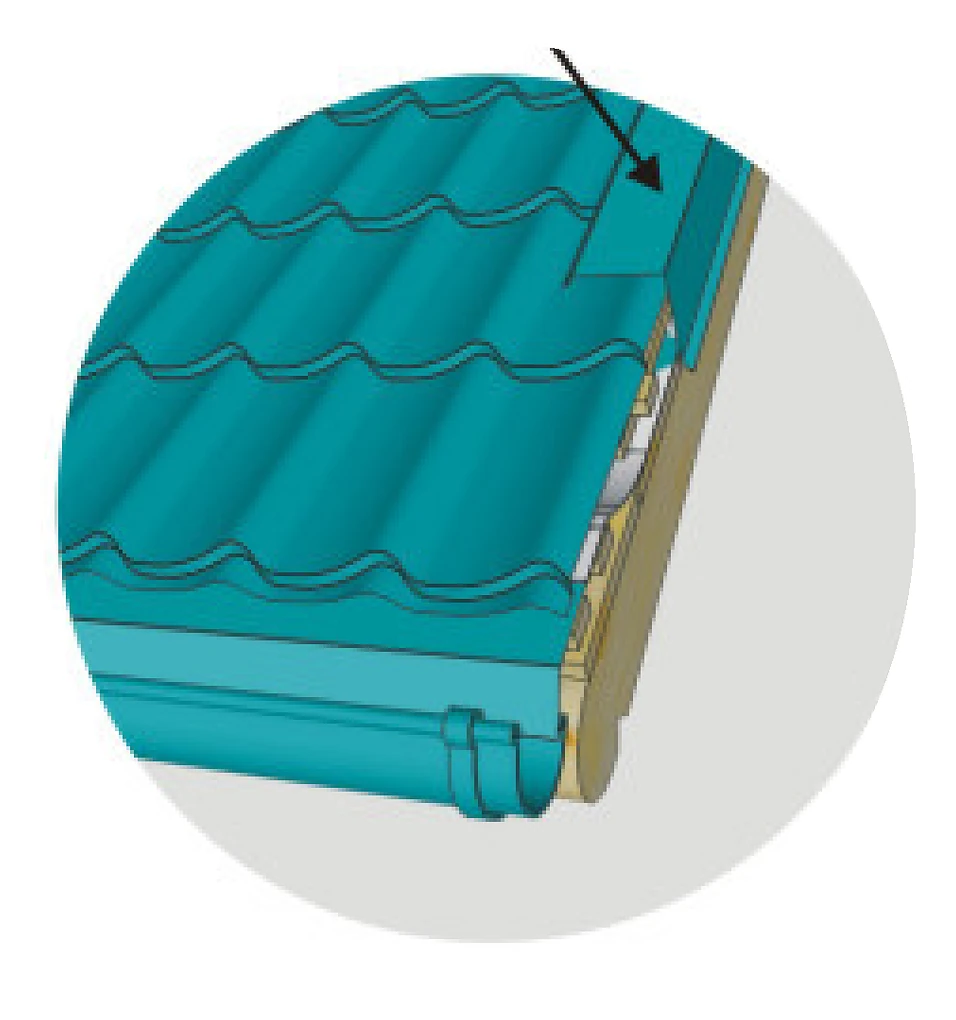

Montaj bordură fronton după fixarea colilor de țiglă metalică — Fig. 5 și 6 – bordura fronton.

Bordura se montează după fixarea colilor de țiglă metalică, de la streașină spre coamă, cu suprapunere minimum 5 cm.

Dacă bordura fronton nu este în unghi de 90° cu șorțul de streașină – acoperișul este evazat – se folosește jgheabul ascuns. Acesta se montează sub colile de țiglă metalică, prevenind infiltrațiile.

Coama semirotundă

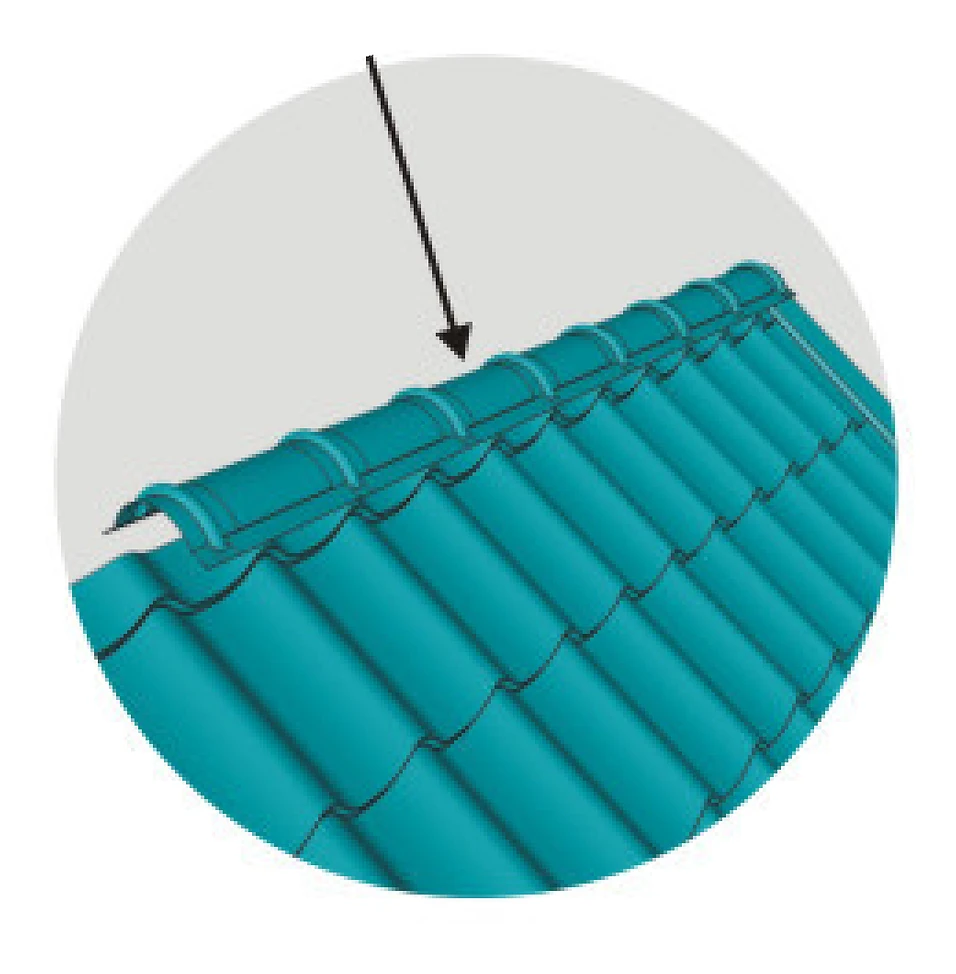

Montaj coamă semirotundă peste țigla metalică — Fig. 2 – coama semirotundă.

Coamele se fixează după montajul învelitorii cu șuruburi de 4,8 x 35 mm. Între coamă și învelitoare se montează bureți speciali de etanșare.

Pentru prevenirea infiltrațiilor, la coamele înclinate se așează și un rând de bandă de etanșare Aluband. Conform instrucțiunilor, aceasta nu se aplică la coamele drepte. La extremități se fixează capacele de coamă.

Racordul de perete

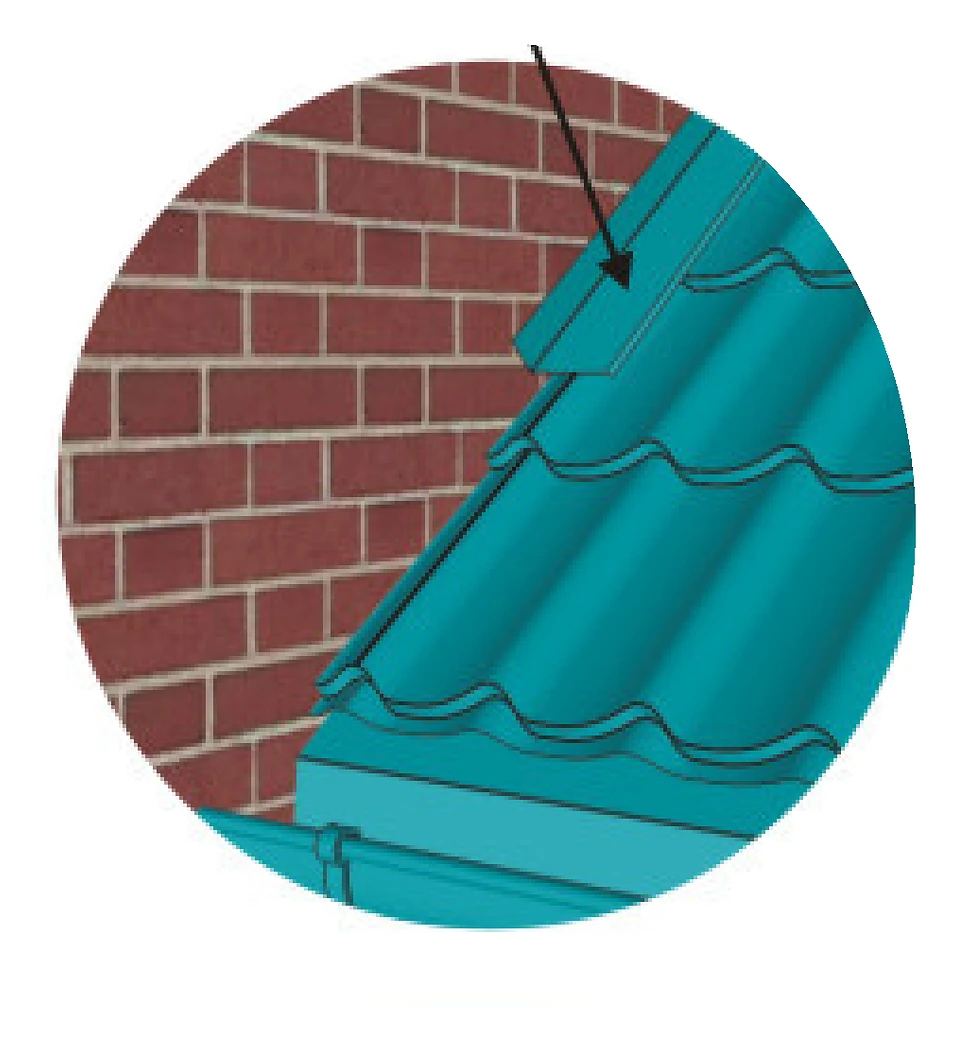

Montaj racord de perete la acoperiș cu țiglă metalică — Fig. 7 și 8 – racordul de perete.

Racordul de perete se fixează peste învelitoare. Acesta are rolul de a realiza îmbinările cu zidurile sau coșurile de fum și se fixează cu dibluri.

Dacă acoperișul este evazat, se folosește jgheabul ascuns, care se montează înaintea colilor de țiglă metalică. Pentru prevenirea infiltrațiilor se pot folosi și bureți de etanșare.

Parazăpezile

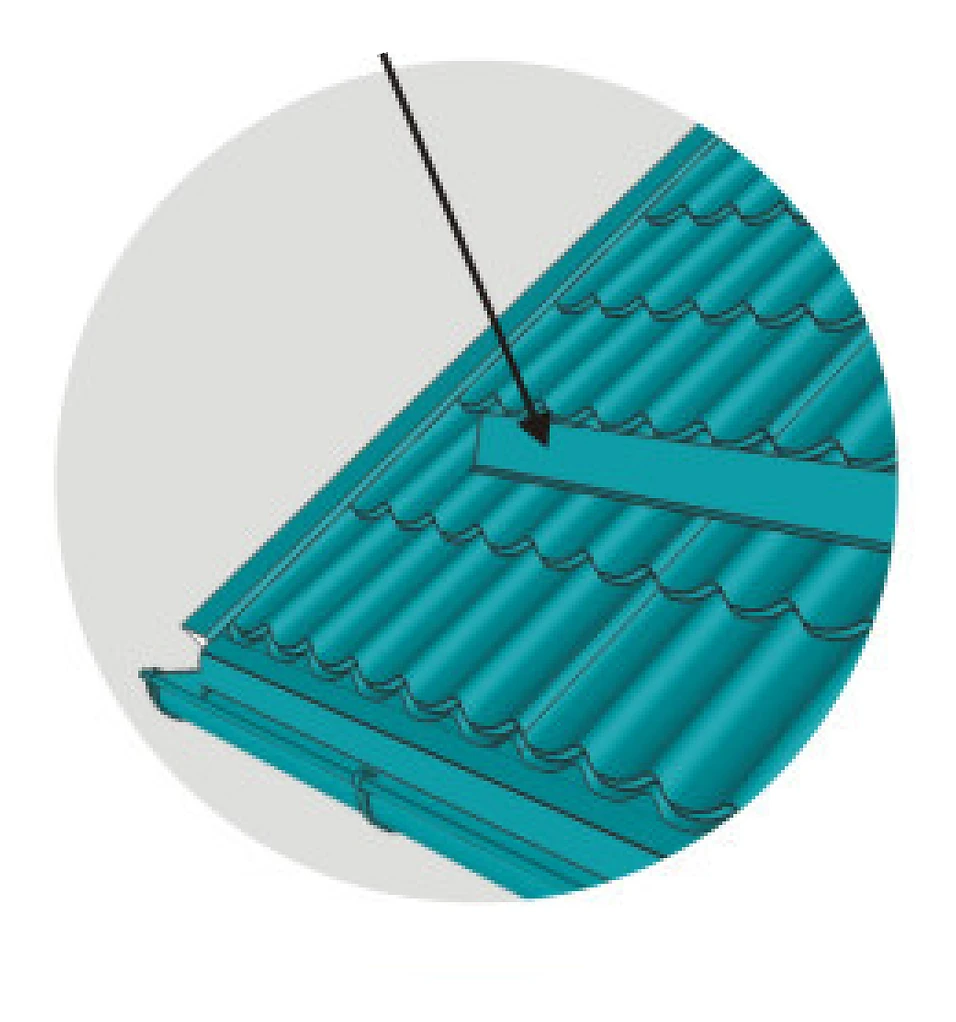

Poziționarea parazăpezilor pe învelitoarea din țiglă metalică — Fig. 4 – parazăpezile.

Parazăpezile au rolul de a opri căderea bruscă a zăpezii în caz de dezgheț. Acestea se fixează peste învelitoare în zona doliilor, aproape de streașină.

Este recomandat ca parazăpezile să fie montate pe toată lungimea de streașină a unui acoperiș, intercalate pe două rânduri.

Montajul parazăpezilor pe acoperișul din țiglă metalică

Din cauza variațiilor mari de temperatură zi-noapte din timpul iernii, a fenomenelor de îngheț-dezgheț și a căderilor abundente de zăpadă, se produc solicitări suplimentare asupra acoperișurilor. Instrucțiunile RUFSTER precizează că un acoperiș corect executat va rezista cu succes la aceste încărcări.

Datorită suprafeței fine a țiglei metalice, zăpada acumulată tinde să alunece de pe aceasta. Alunecarea este accelerată de pantele cu înclinație mare și de formarea unei pelicule de apă între stratul de zăpadă și țigla metalică, rezultată din topirea zăpezii.

Alunecarea bruscă a zăpezii poate produce accidente sau distrugeri materiale atunci când stratul de zăpadă este semnificativ. De asemenea, poate fi deteriorat sistemul de drenaj al acoperișului.

Din acest motiv, se recomandă montarea parazăpezilor sau a sfărtecătorilor de zăpadă, care împiedică alunecarea bruscă a unei cantități mari de zăpadă.

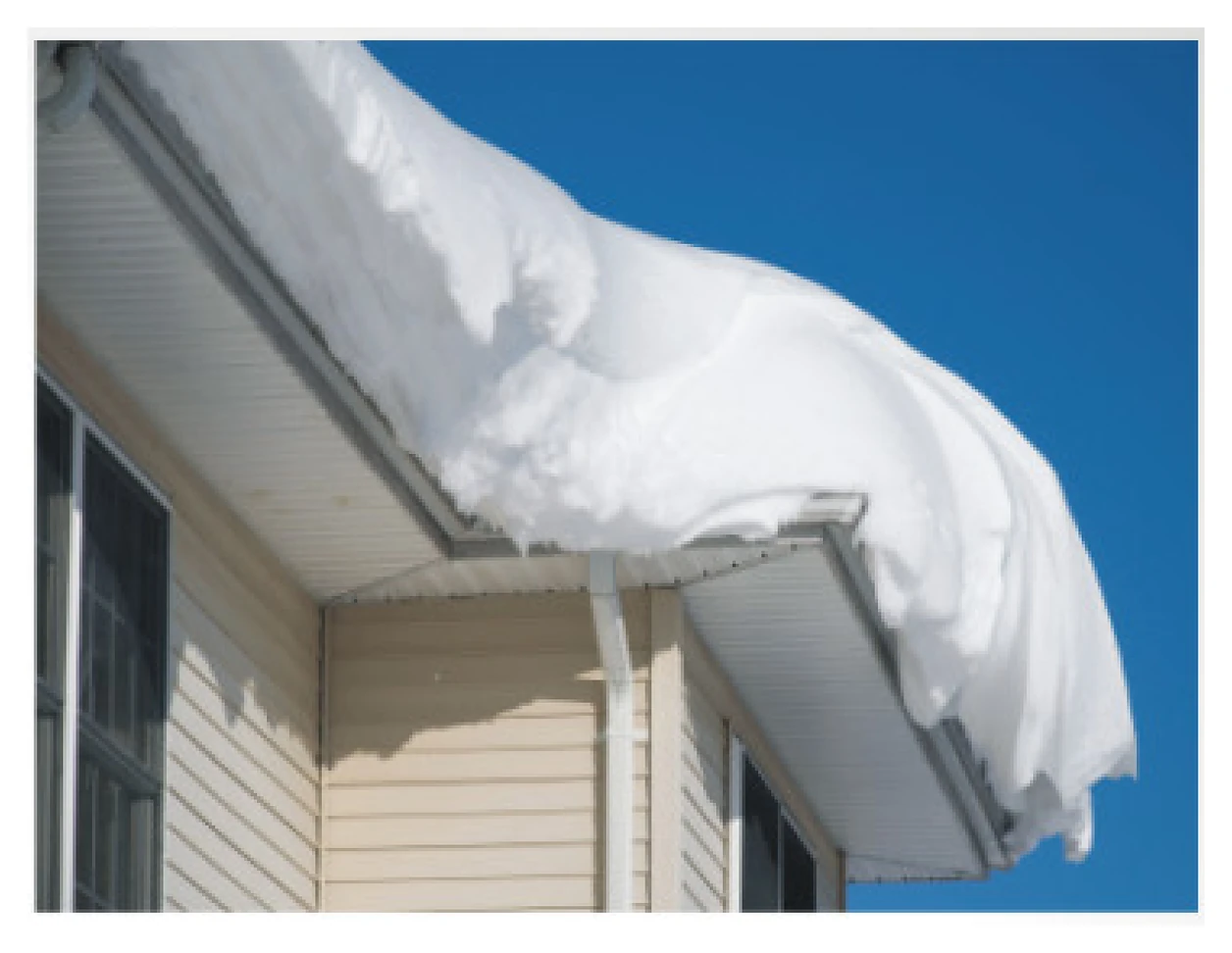

Strat de zăpadă pe acoperiș - motiv pentru montarea parazăpezilor — Exemplul din instrucțiunile RUFSTER privind acumularea zăpezii.

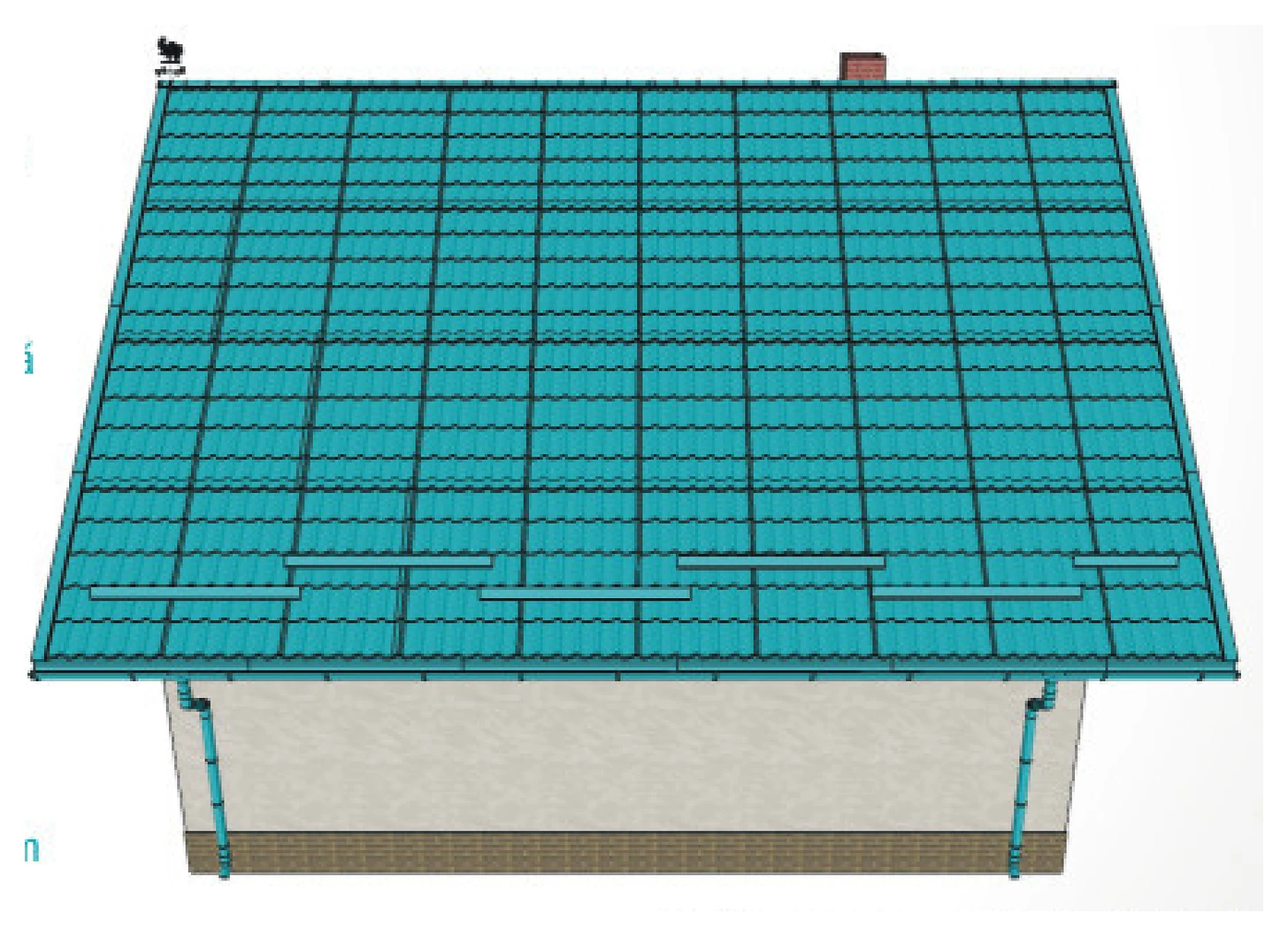

Dispunerea parazăpezilor clasice

Montarea se efectuează prin decalarea parazăpezilor, ceea ce permite divizarea pe segmente a stratului de zăpadă.

se dispun ca în Fig. A;
se montează lângă pragul țiglei metalice;
dacă lungimea căpriorului depășește 7 m, se montează pe două rânduri, al doilea rând fiind poziționat la al zecelea rând de ondule de la streașină;
dacă panta acoperișului depășește 50°, se montează pe minimum două rânduri;
se folosesc 10 șuruburi autoforante de 4,8 x 55 mm – 5 în partea superioară și 5 în partea inferioară.

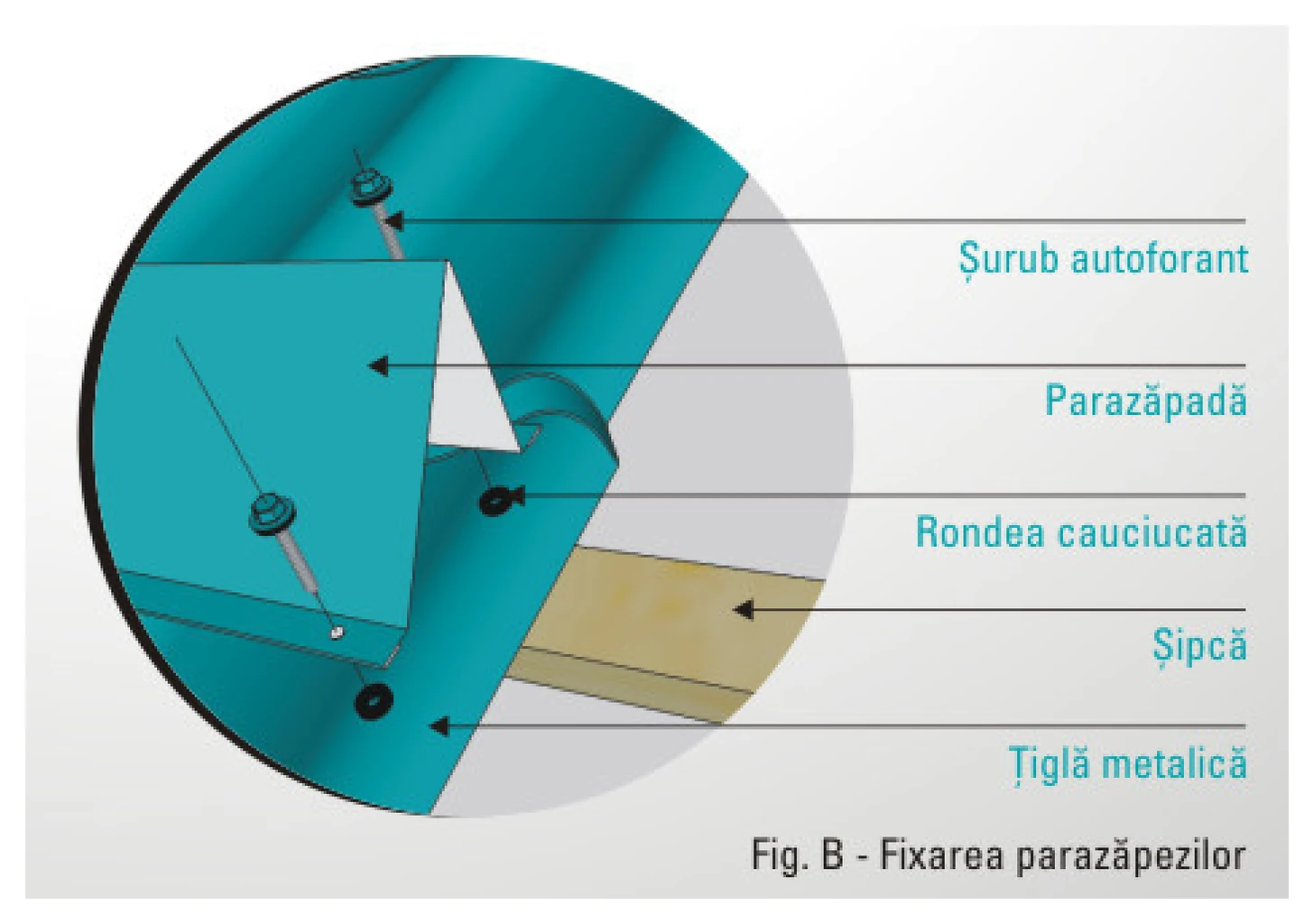

Fixarea parazăpezilor clasice

rondeaua cauciucată a șuruburilor autoforante se dispune între parazăpadă și țigla metalică, pentru prevenirea infiltrațiilor;
șuruburile din partea superioară se înfiletează în șipcile din caroiajul țiglei metalice.

Montarea parazăpezilor tip potcoavă

Parazăpezile tip potcoavă se montează pe acoperișuri situate în zone unde stratul de zăpadă depus în urma ninsorilor nu depășește grosimea de 15 cm.

Dispunerea parazăpezilor potcoavă

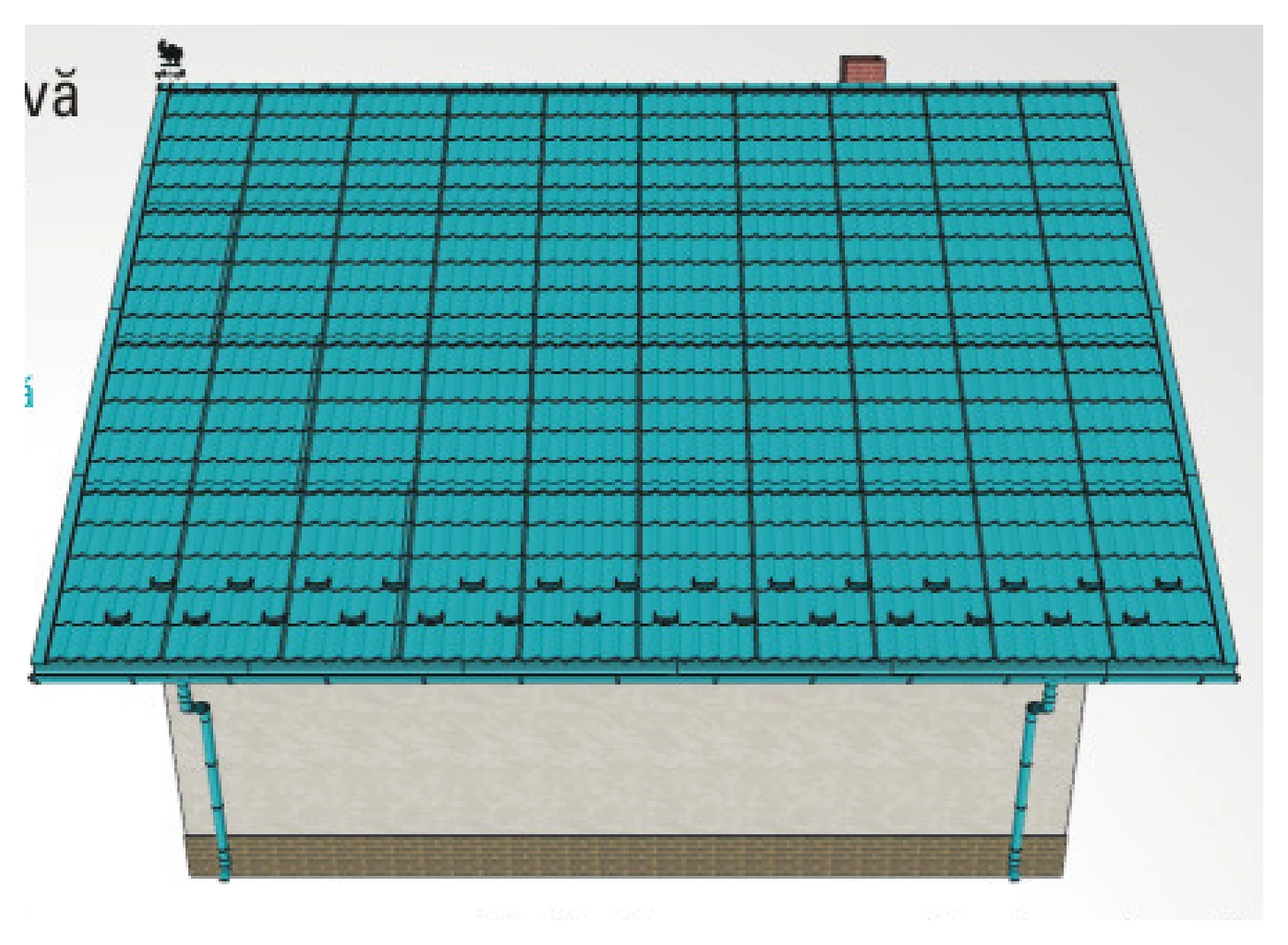

Dispunerea parazăpezilor tip potcoavă pe acoperiș - Fig. C — Fig. C – dispunerea parazăpezilor potcoavă.

Montarea se efectuează prin decalarea acestora, ceea ce permite divizarea pe segmente a stratului de zăpadă.

se dispun ca în Fig. C;
se montează lângă pragul țiglei metalice;
dacă lungimea căpriorului depășește 7 m, se montează pe trei rânduri, al doilea și al treilea rând fiind montate din șase în șase rânduri de ondule de la streașină;
dacă panta acoperișului depășește 50°, se montează pe minimum două rânduri;
se folosesc 4 șuruburi autoforante de 4,8 x 35 mm.

Fixarea parazăpezilor potcoavă

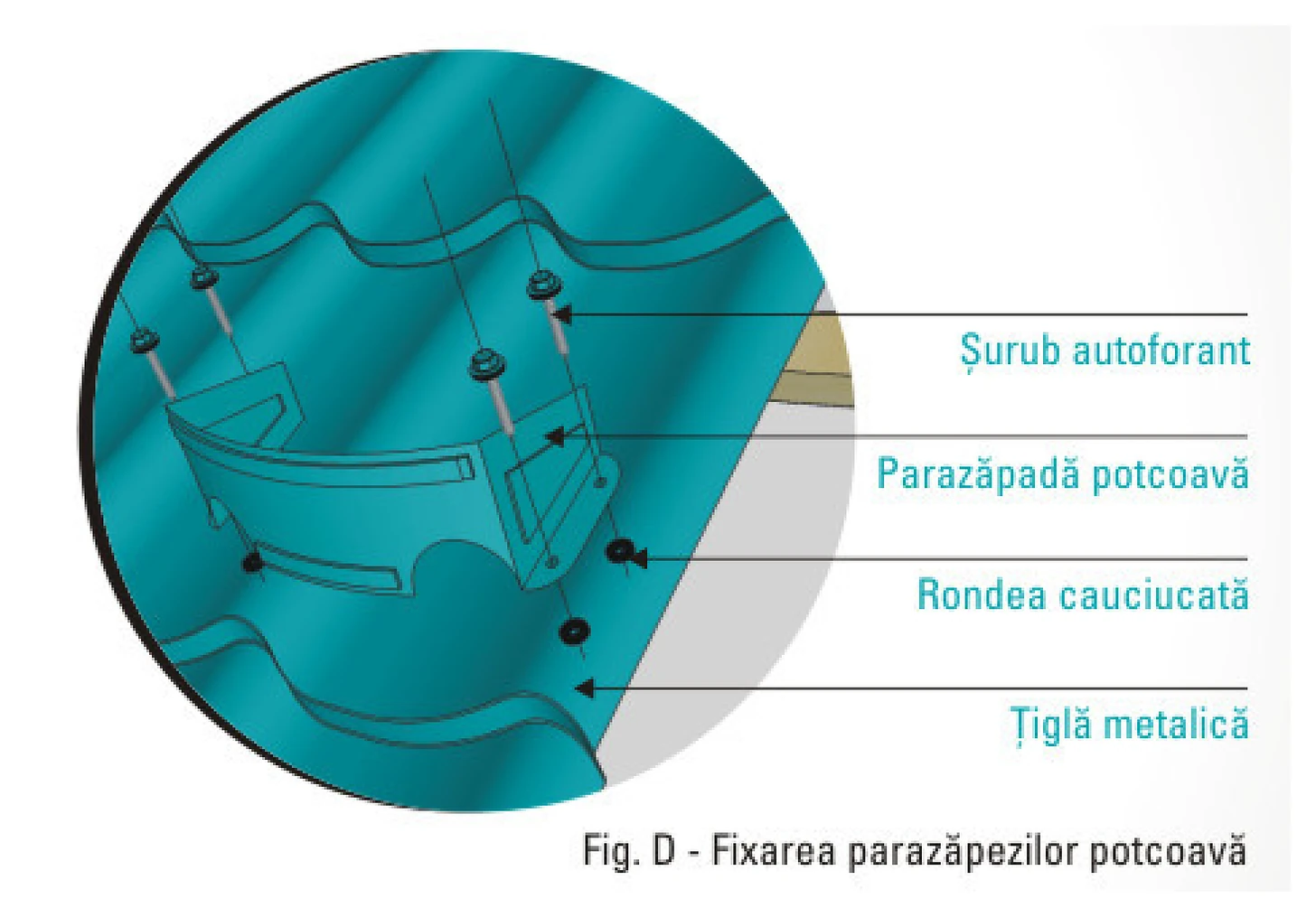

Fixarea parazăpezilor tip potcoavă pe țigla metalică - Fig. D — Fig. D – fixarea parazăpezilor potcoavă.

rondeaua cauciucată a șuruburilor autoforante se dispune între parazăpada potcoavă și țigla metalică, pentru prevenirea infiltrațiilor;
toate șuruburile trebuie înfiletate pe coama – ondula – țiglei metalice.

ATENȚIE: prin montarea parazăpezilor clasice sau a parazăpezilor tip potcoavă, greutatea zăpezii acumulate în timpul ninsorilor abundente și reținută de acestea va fi suportată de acoperiș. Trebuie să vă asigurați că acoperișul suportă această greutate suplimentară.

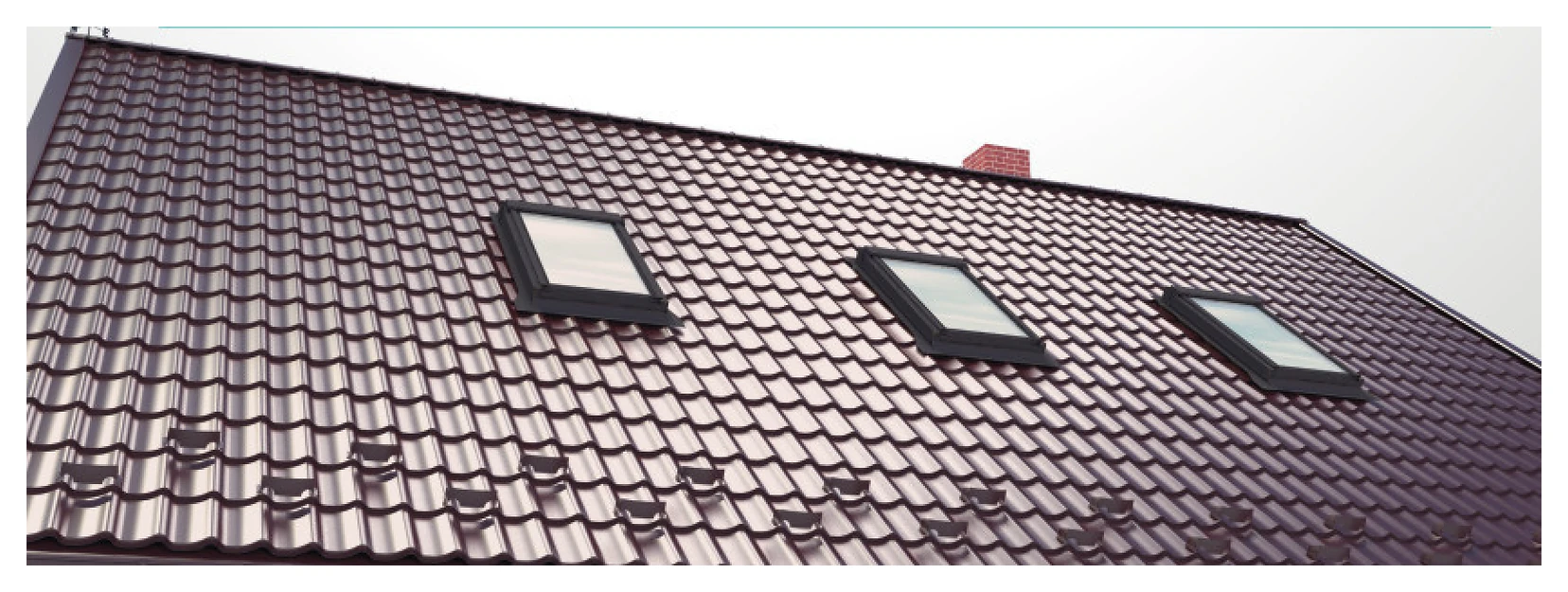

Acoperiș din țiglă metalică echipat cu parazăpezi tip potcoavă — Exemplu de acoperiș prezentat în instrucțiunile RUFSTER.

Secțiuni de montaj pentru acoperișul din țiglă metalică

Schițele de mai jos reprezintă punerea în operă a principalelor situații de montaj și a unor cazuri speciale care necesită anumite particularități. În instrucțiunile RUFSTER, aceste schițe sunt prezentate ca reguli generale care trebuie urmate pentru obținerea unei învelitori funcționale.

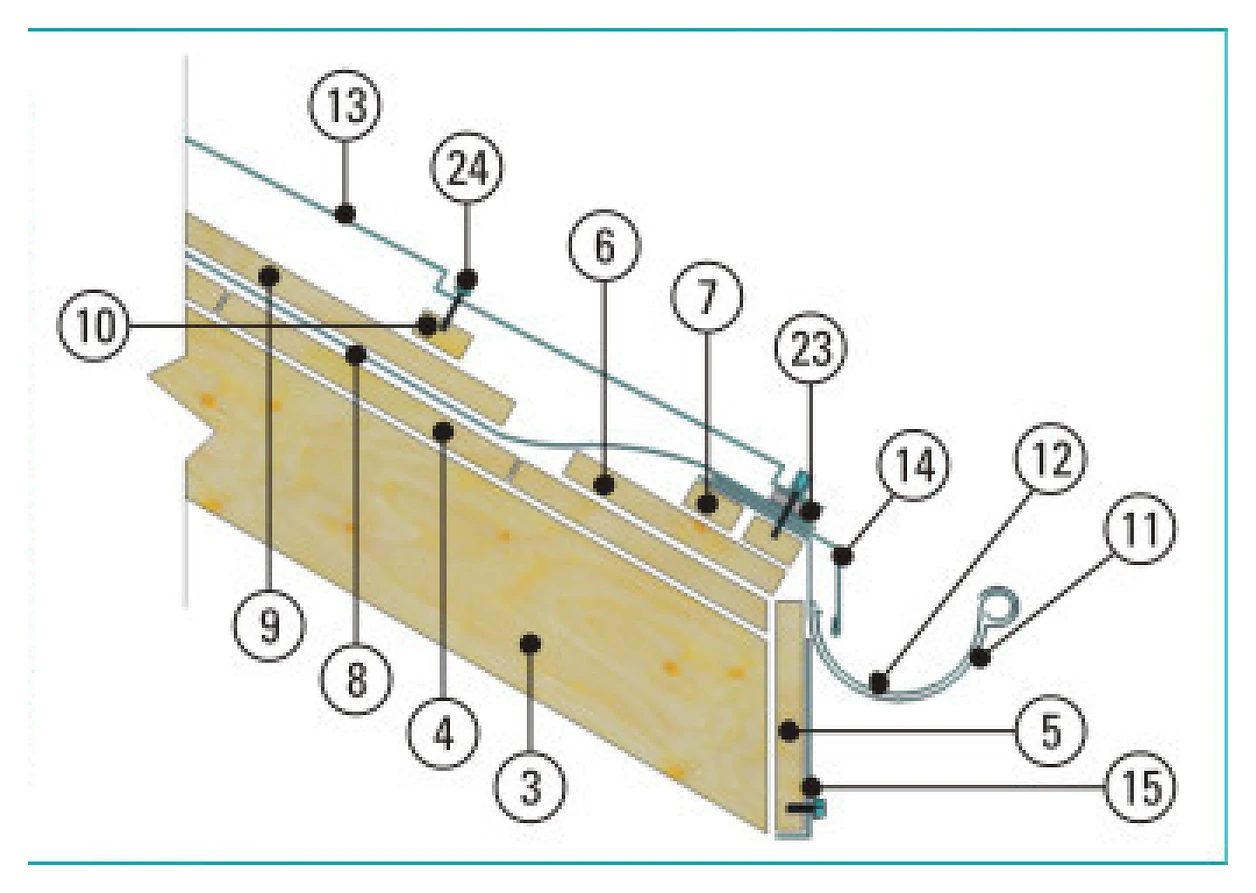

Secțiune montaj șorț de streașină și pazie de jgheab - Fig. 1 — Fig. 1 – montajul șorțului de streașină și al paziei de jgheab.

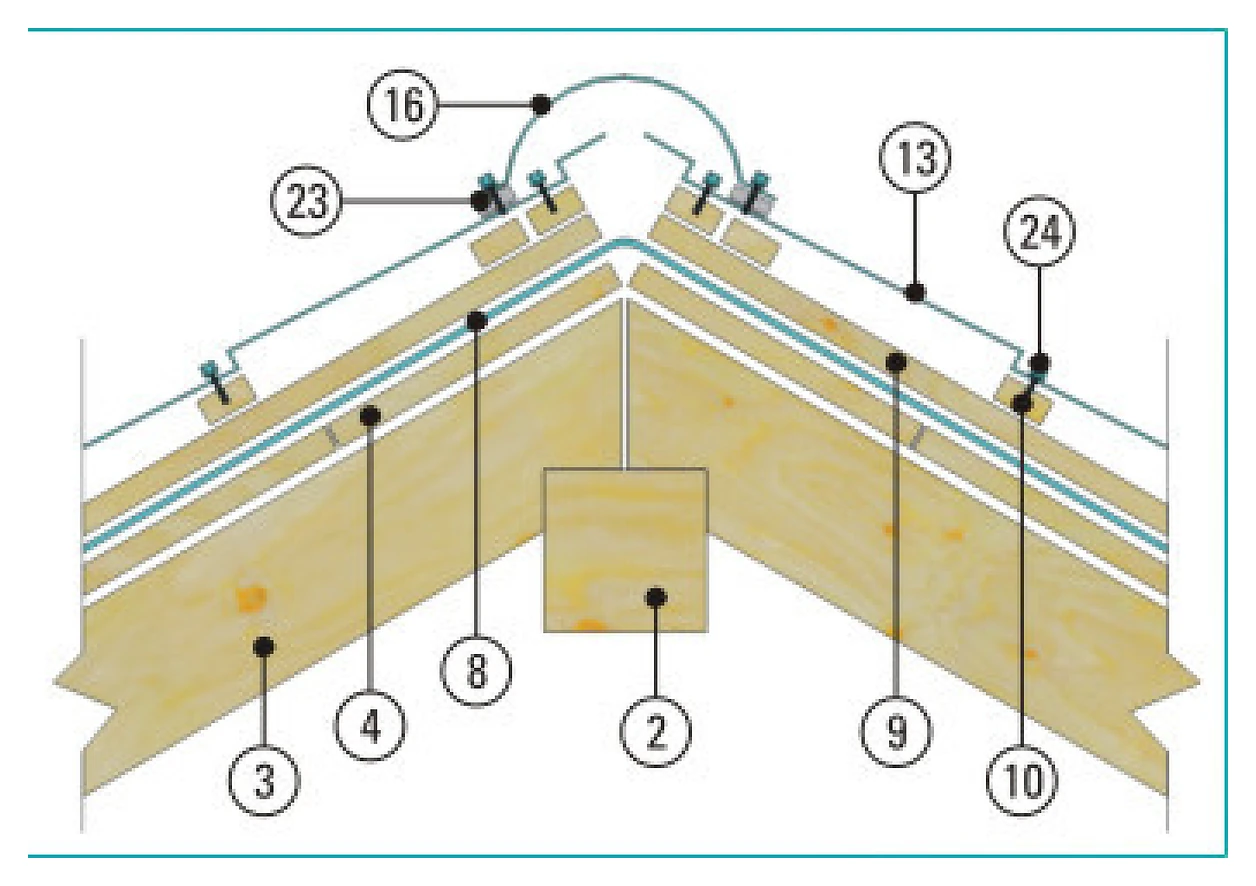

Secțiune montaj coamă semirotundă - Fig. 2 — Fig. 2 – montajul coamei semirotunde.

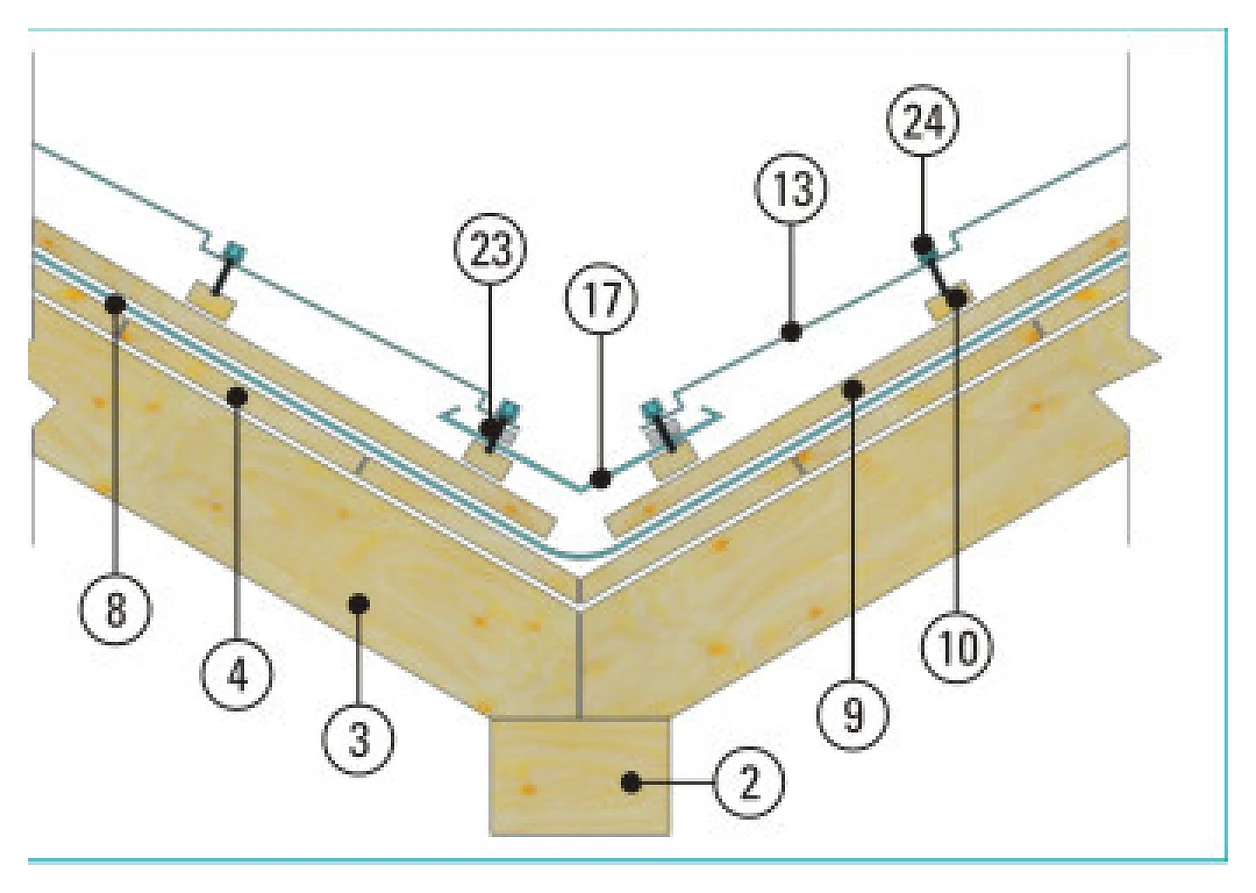

Secțiune montaj dolie - Fig. 3 — Fig. 3 – montajul doliei.

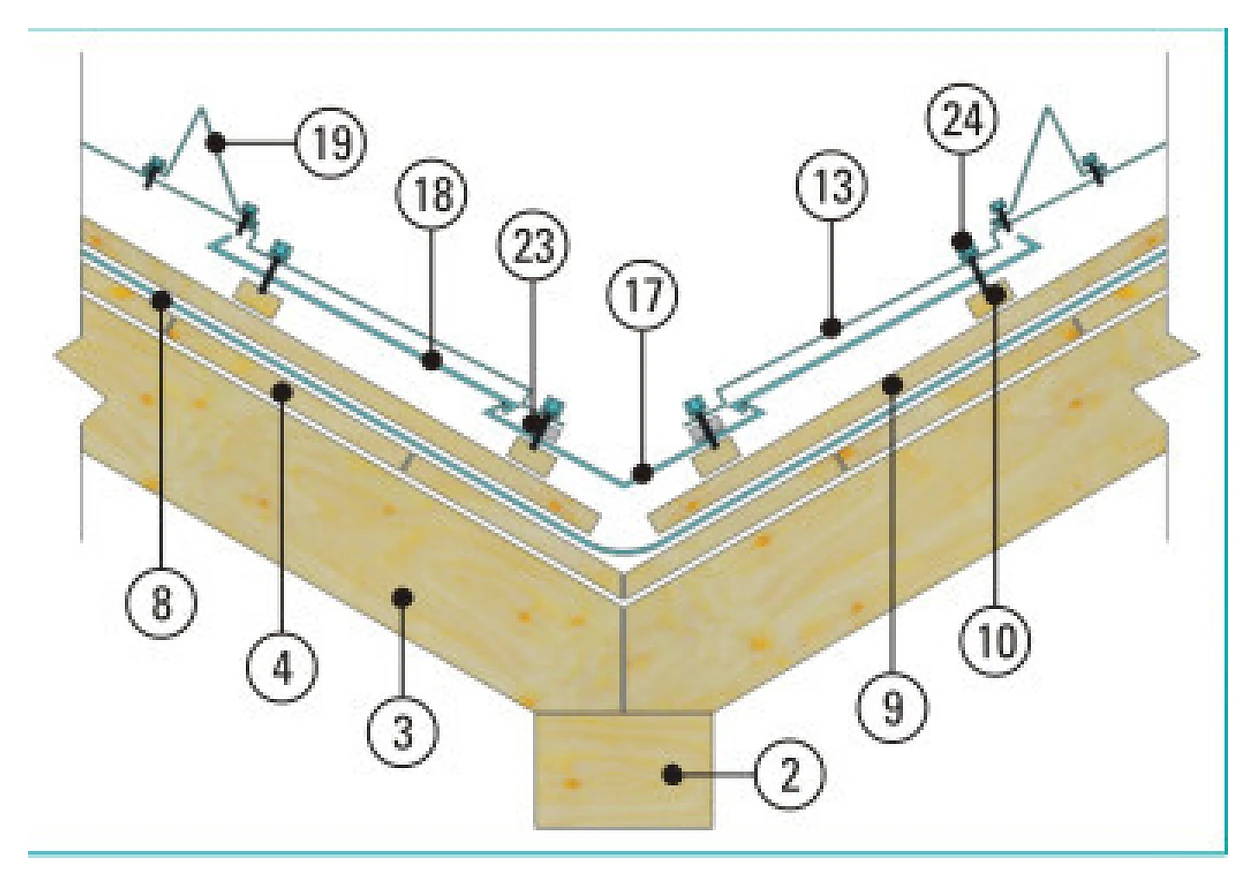

Secțiune montaj dolie cu prelungitor și parazăpezi - Fig. 4 — Fig. 4 – montajul doliei cu prelungitor și al parazăpezilor.

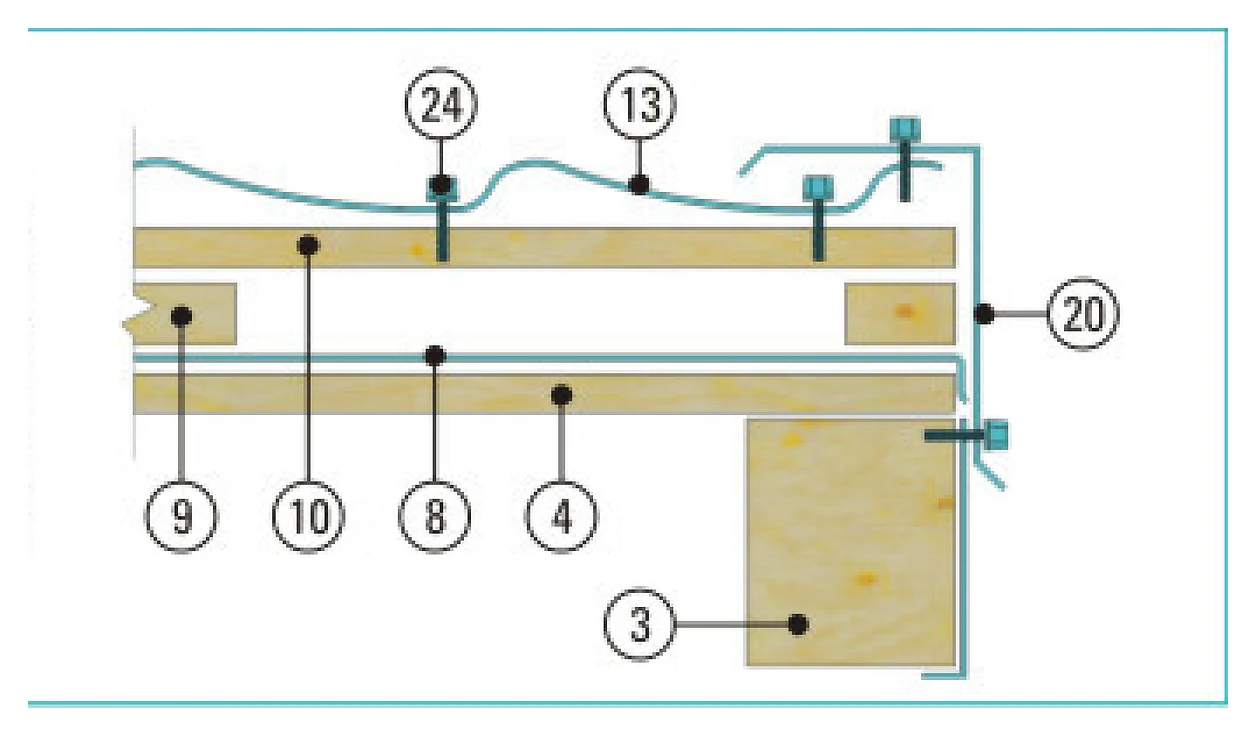

Secțiune montaj bordură fronton - Fig. 5 — Fig. 5 – montajul bordurii fronton.

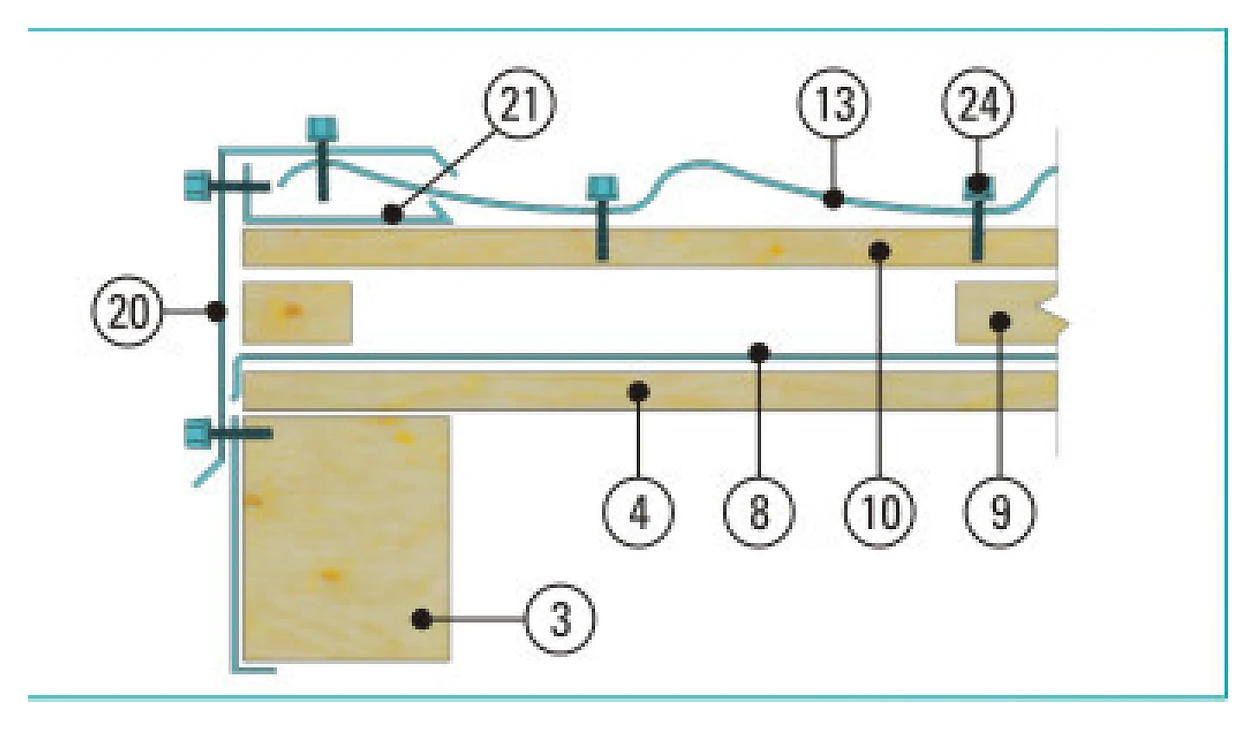

Secțiune montaj bordură fronton cu jgheab ascuns - Fig. 6 — Fig. 6 – montajul bordurii fronton cu jgheab ascuns.

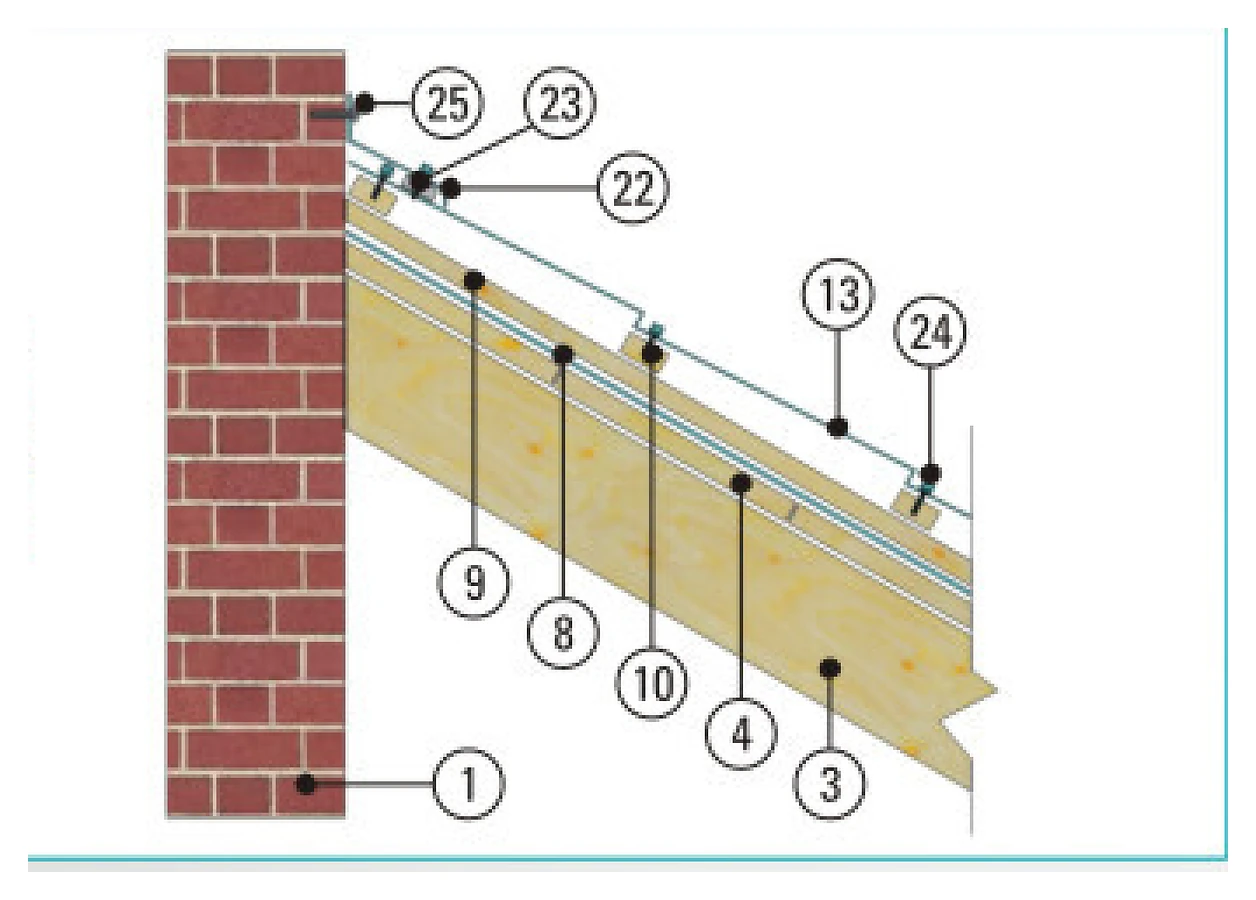

Secțiune montaj racord de perete - Fig. 7 — Fig. 7 – montajul racordului de perete.

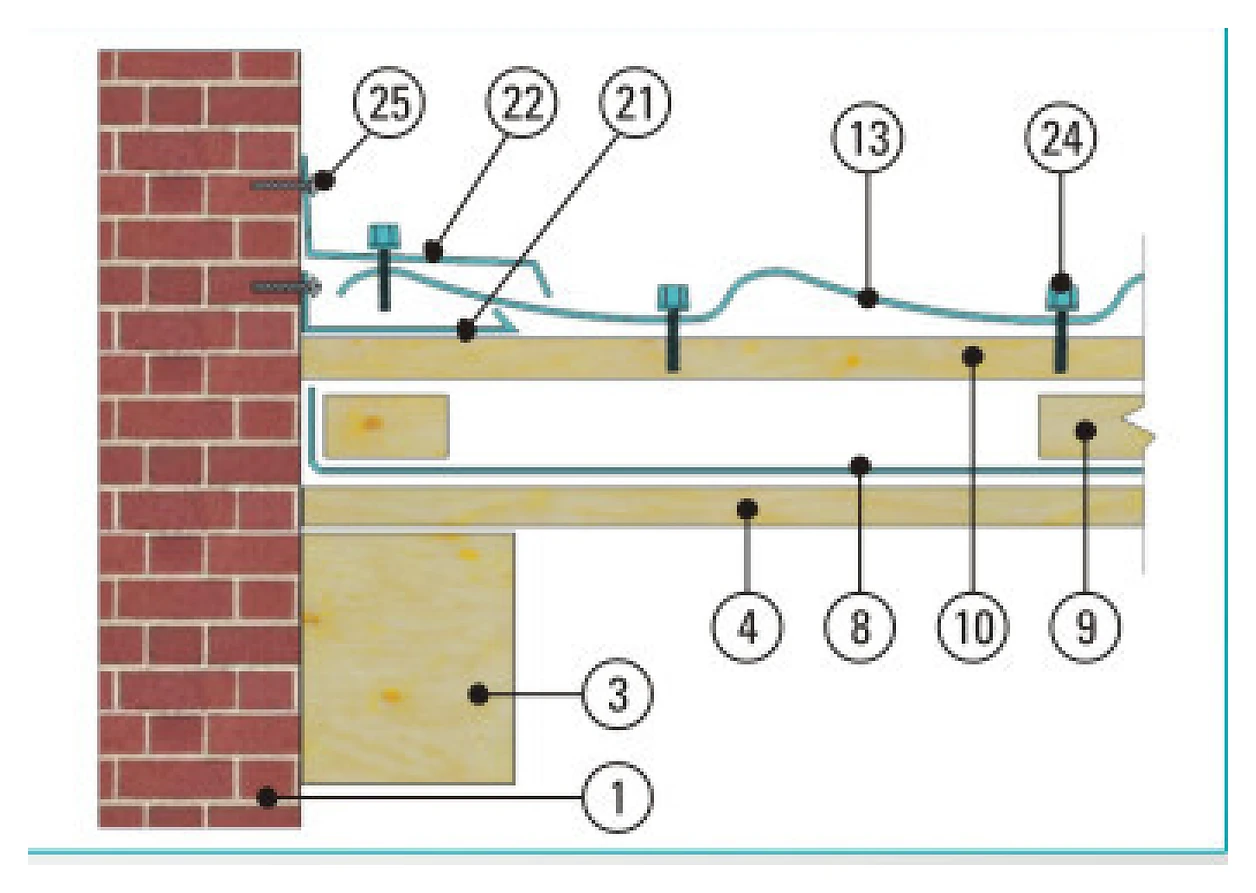

Secțiune montaj racord de perete cu jgheab ascuns - Fig. 8 — Fig. 8 – montajul racordului de perete cu jgheab ascuns.

Legenda secțiunilor de montaj

zid / perete
grindă
căprior
astereală
streașină
contrașipcă scurtă
șipci pentru cârlige
folie anticondens
contrașipcă
șipcă
cârlig jgheab
jgheab
țiglă metalică
șorț streașină
pazie jgheab
coamă semirotundă
dolie
prelungitor dolie
parazăpezi
bordură fronton
jgheab ascuns
racord perete
burete etanșare
șurub autoforant
diblu

Prelucrarea colilor și a elementelor din tablă

Colile de țiglă metalică sunt debitate în fabrică la dimensiunea solicitată, însă există situații în care trebuie tăiate la fața locului de către montator – la montajul doliei, al racordurilor de perete, la decupajul pentru coșul de fum etc.

Tăierea se realizează la sol, cu scule care nu încălzesc materialul. Se poate folosi foarfeca de mână sau freza manuală, decupând coala după o linie trasată.

Tabla nu se taie cu flexul!
Discul abraziv încălzește oțelul și distruge straturile de protecție, iar scânteile afectează stratul de vopsea. Defectele cauzate nu sunt acoperite de Garanție.

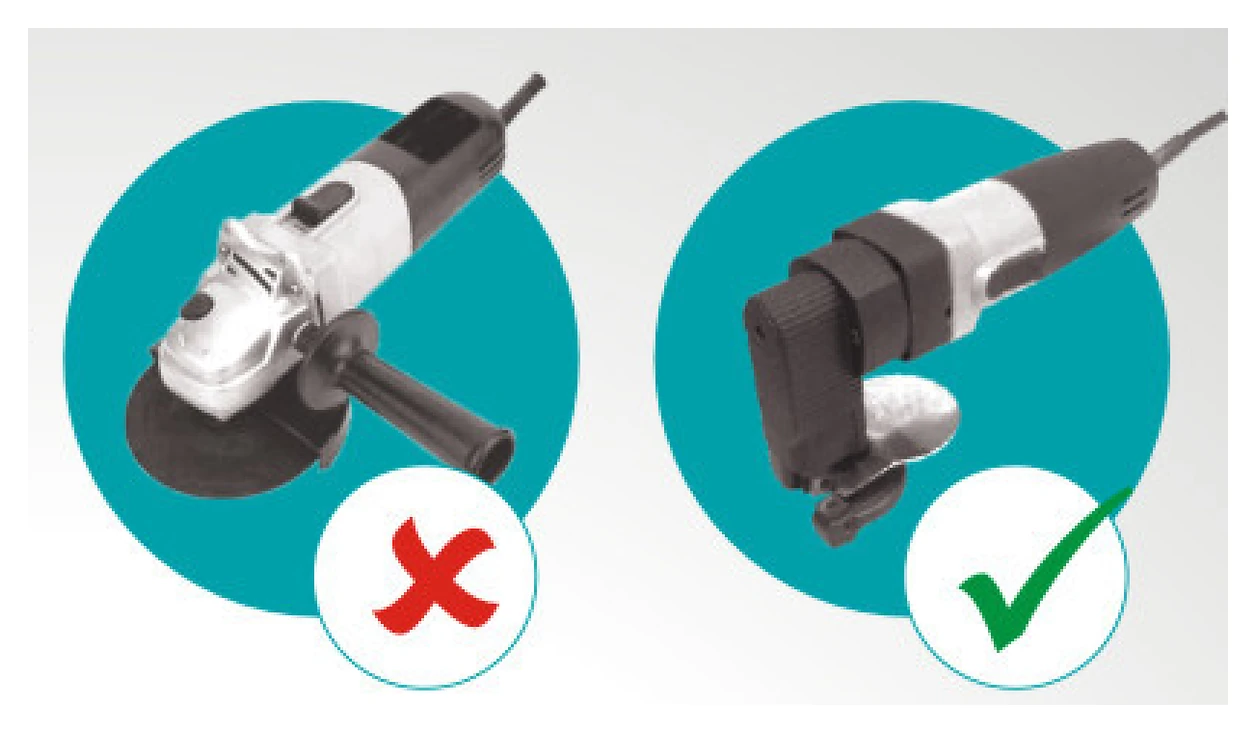

Tabla nu se taie cu flexul - tăierea se face cu scule care nu încălzesc materialul — Exemplul din instrucțiuni: flexul este interzis; se folosesc scule care nu încălzesc materialul.

Recomandarea RUFSTER: montajul să fie executat de persoane calificate, cu experiență în domeniul acoperișurilor.

Manipulare, transport, depozitare și întreținere

Manipularea colilor

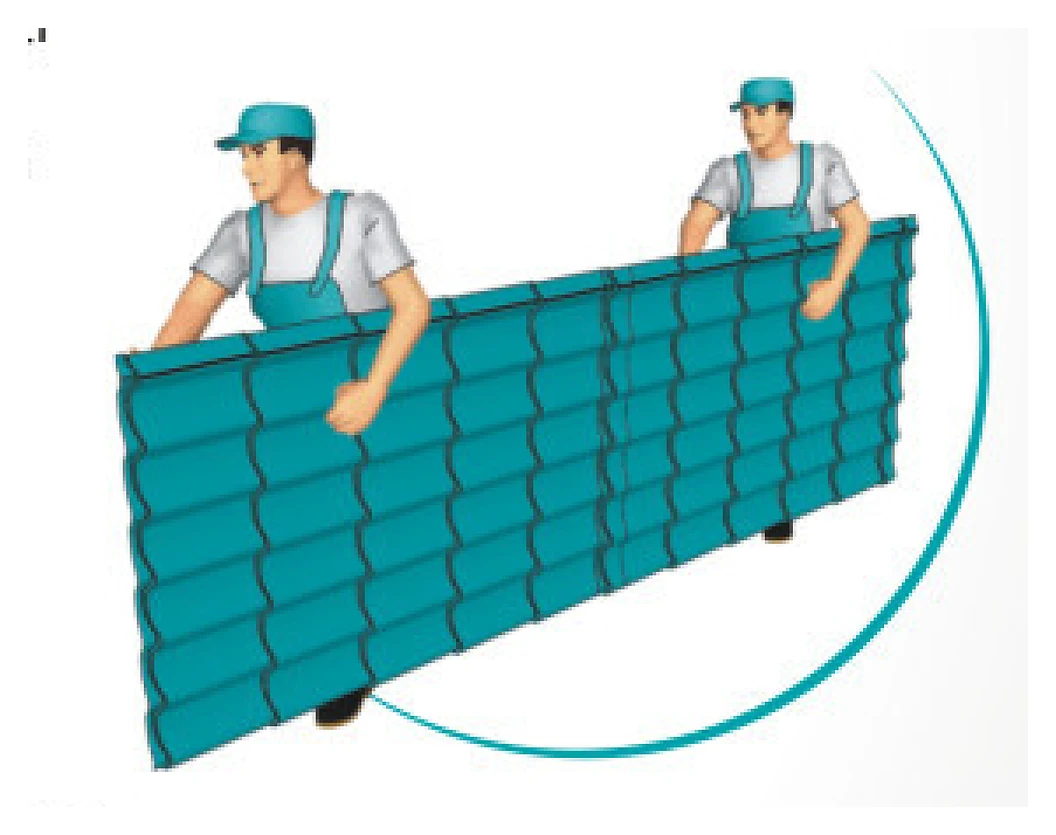

Manipularea manuală a colilor de țiglă metalică în poziție verticală — Manipularea colilor în poziție verticală, pe lungime.

Colile se manipulează manual în poziție verticală, pe lungime, pentru a se evita deformarea lor. Paleții cu lungimi mai mari trebuie descărcați cu mijloace adecvate, care să nu ducă la deformarea profilului.

Se recomandă atenție la zgârieturi sau tăieri accidentale din cauza colțurilor ascuțite ale colilor și folosirea mănușilor de protecție.

Transportul produselor

Transportul produselor se realizează numai pe platforme plane și stabile.

Pentru a se evita afectarea suprafeței, se recomandă păstrarea produselor în ambalajul original sau acoperirea acestora cu folie de protecție.

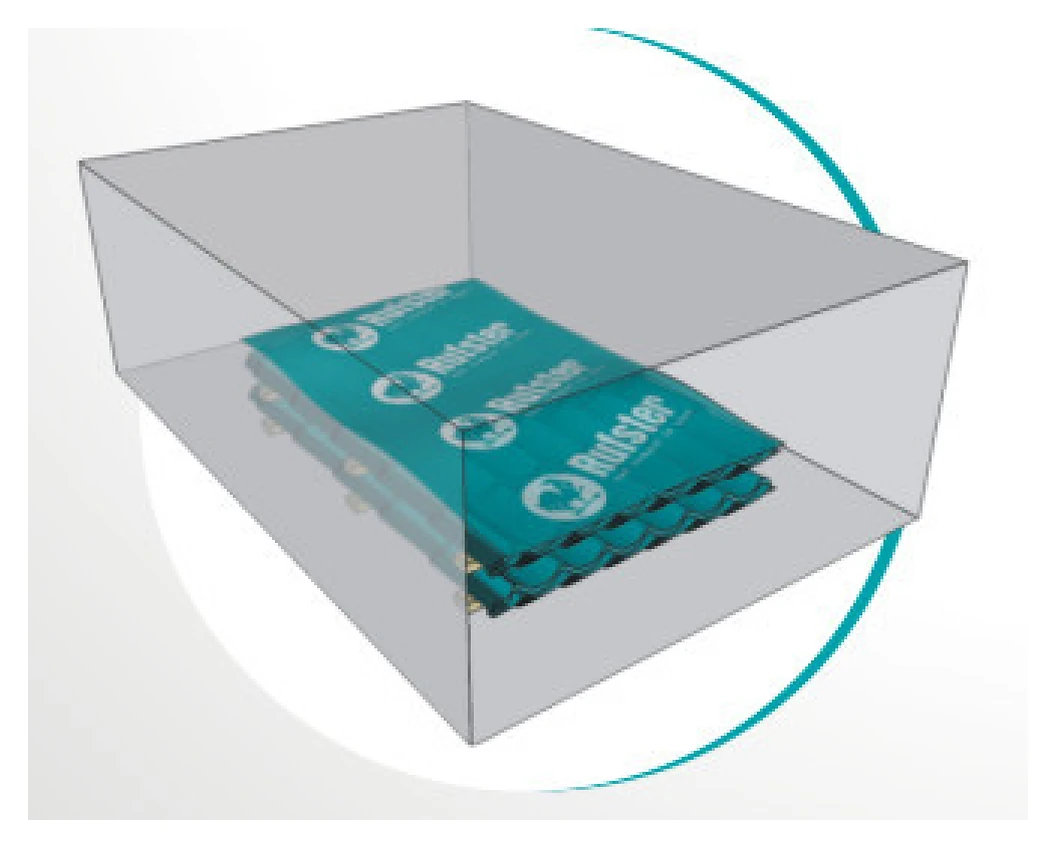

Depozitarea colilor

Depozitarea colilor se face numai pe suprafețe plane și rigide, în locuri ferite de umezeală și de acțiunea directă a razelor solare.

Dacă depozitarea se face pe o perioadă mai mare de 14 zile, este obligatoriu să se îndepărteze ambalajul – folia de protecție.

Produsele se vor pune în operă conform instrucțiunilor de montaj aferente, în maximum 3 luni de la data achiziției.

Întreținerea sistemului de învelitori

Sistemele de învelitori RUFSTER au nevoie de o verificare periodică. Aceasta constă în curățarea suprafețelor de sedimente sau diverse depuneri care ar putea afecta straturile de protecție ale materialelor și în asigurarea scurgerii libere a apei pluviale prin desfundarea și curățarea jgheaburilor sau a gurilor de scurgere.

Eventualele zgârieturi superficiale se pot repara cu vopsea de retuș.
